Введение
Нефтегазовая промышленность предъявляет одни из самых строгих требований к промышленному освещению.
На нефтеперерабатывающих заводах, газовых компрессорных станциях, морских платформах, нефтяных терминалах и других объектах могут присутствовать:
горючие газы;
пары нефти и топлива;
химические вещества;
высокая влажность;
соляной туман;
вибрация;
экстремально высокие или низкие температуры.
Поэтому обычный промышленный LED-светильник не всегда подходит для таких условий.
Для опасных зон необходимо использовать оборудование с соответствующей взрывозащитой, сертификацией и техническими характеристиками.
Однако возникает вопрос:
Как выбрать правильный взрывозащищённый LED-светильник для нефтегазового объекта?
Правильный выбор должен основываться не только на мощности и цене.
Необходимо учитывать:
классификацию опасной зоны;
тип взрывоопасной среды;
группу газа;
температурный класс;
тип взрывозащиты;
необходимую сертификацию;
условия окружающей среды;
требования к освещённости;
способ монтажа;
требования конкретного проекта.
Почему нефтегазовой промышленности требуется специальное освещение?
На нефтегазовых объектах существует повышенный риск образования взрывоопасной атмосферы.
Источниками опасности могут быть:
природный газ;
нефтяные пары;
бензиновые пары;
пропан;
бутан;
водород;
химические растворители.
Если электрическое оборудование создаёт:
искру;
электрическую дугу;
перегрев;
горячую поверхность,
это потенциально может стать источником воспламенения.
Поэтому освещение должно соответствовать классификации опасной зоны и требованиям проекта.
Шаг 1. Определите классификацию опасной зоны
Первый вопрос, который необходимо задать перед выбором светильника:
В какой опасной зоне будет установлен светильник?
В международной системе IEC для газовых сред используются:
Zone 0;
Zone 1;
Zone 2.
Zone 0
Взрывоопасная газовая атмосфера присутствует постоянно, длительное время или часто.
Это зона с наиболее строгими требованиями.
Zone 1
Взрывоопасная атмосфера может возникать при нормальной эксплуатации.
Zone 1 широко встречается на:
нефтеперерабатывающих заводах;
насосных станциях;
газовых объектах;
технологических площадках.
Zone 2
Взрывоопасная атмосфера при нормальной эксплуатации обычно отсутствует и может возникать редко и на короткое время.
Для правильного выбора оборудования необходимо использовать официальную классификацию опасной зоны, указанную в проектной документации или выполненную компетентными специалистами.
Шаг 2. Определите тип взрывоопасной среды
Нефтегазовые объекты могут иметь различные опасные среды.
Например:
природный газ;
метан;
пропан;
бутан;
водород;
пары бензина;
химические растворители.
Разные вещества имеют разные характеристики воспламенения.
Поэтому при подборе оборудования необходимо учитывать:
группу газа;
температуру воспламенения;
условия технологического процесса.
Шаг 3. Проверьте группу газа
В международной системе IEC применяются группы:
IIA;
IIB;
IIC.
Оборудование должно соответствовать требованиям конкретной среды.
Например, если проект требует оборудование для определённой группы газа, светильник должен иметь соответствующую Ex-маркировку.
Не рекомендуется выбирать оборудование только по принципу:
«Этот светильник взрывозащищённый, значит он подходит для любого объекта».
Не всякое Ex-оборудование подходит для всех газовых групп.
Шаг 4. Выберите правильный тип взрывозащиты
Для промышленного освещения могут использоваться различные методы защиты.
Например:
Ex d;
Ex e;
Ex m;
Ex t.
Ex d
Использует взрывонепроницаемую оболочку, рассчитанную на локализацию внутреннего воспламенения.
Ex e
Использует конструктивные меры повышенной безопасности для снижения вероятности возникновения источников воспламенения.
Ex t
Используется для оборудования, предназначенного для условий с горючей пылью.
Некоторые изделия могут иметь комбинированную маркировку с несколькими типами защиты.
Поэтому необходимо всегда проверять полную маркировку конкретной модели.
Шаг 5. Проверьте температурный класс
Температура поверхности оборудования является критическим параметром.
Если поверхность светильника становится слишком горячей, она потенциально может стать источником воспламенения.
В системе IEC используются температурные классы:
|
Температурный класс |
Максимальная температура поверхности |
|
T1 |
450°C |
|
T2 |
300°C |
|
T3 |
200°C |
|
T4 |
135°C |
|
T5 |
100°C |
|
T6 |
85°C |
Например, маркировка:
T6
означает, что максимальная температура поверхности оборудования не превышает установленное значение для данного температурного класса при условиях, указанных в сертификации.
Чем более строгие требования проекта, тем важнее правильно подобрать температурный класс.
Шаг 6. Определите необходимый сертификат
Требуемый сертификат зависит от страны и требований проекта.
Международные проекты
Часто требуется:
IECEx.
Европейский рынок
Может требоваться:
ATEX.
США
Для hazardous locations могут применяться требования:
NEC;
UL;
другие признанные сертификационные требования проекта.
Россия и страны СНГ
Могут применяться:
национальные или региональные требования;
EAC/ТР ТС, где это применимо;
требования конкретного проекта.
Важно: наличие одного сертификата не означает автоматическое соответствие требованиям любого рынка.
Перед поставкой необходимо проверить нормативные требования страны и техническое задание заказчика.
Шаг 7. Учитывайте окружающую среду
Нефтегазовые объекты могут работать в сложных климатических условиях.
Например:

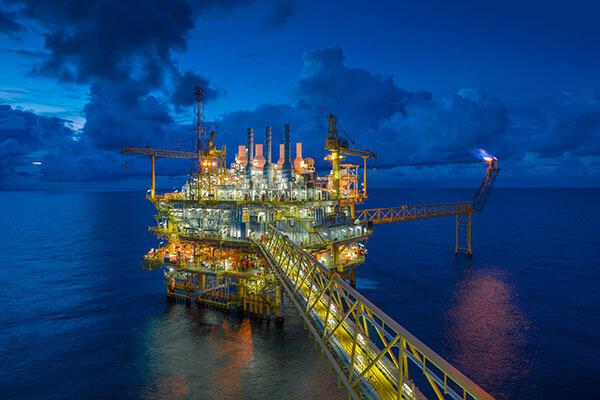

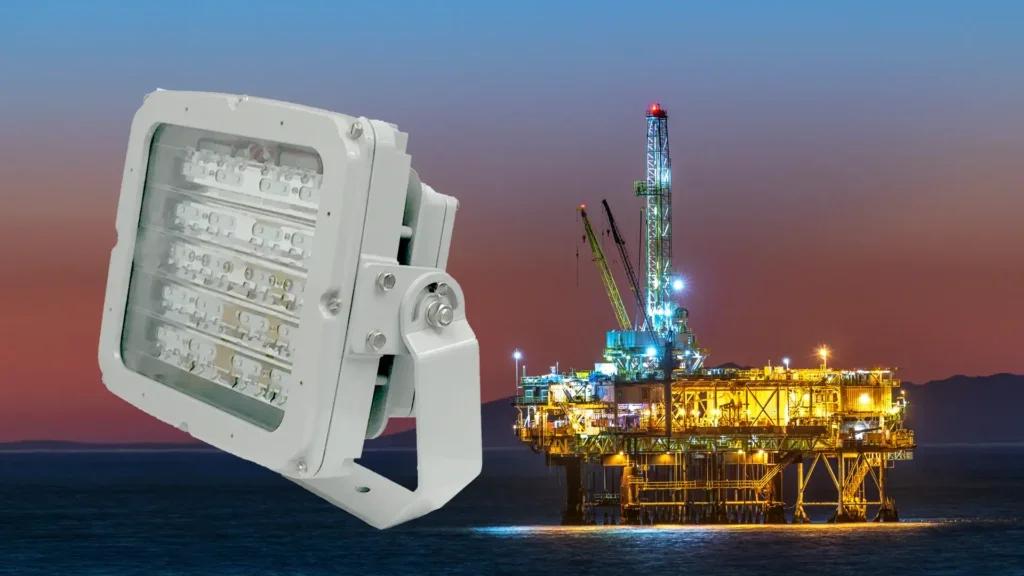

Морские платформы
Основные риски:
соляной туман;
высокая влажность;
коррозия;
сильный ветер;
вибрация.
Пустынные нефтяные объекты
Основные риски:
высокая температура;
песок;
пыль;
сильное солнечное излучение.
Северные регионы
Основные риски:
экстремально низкая температура;
снег;
лёд;
резкие температурные перепады.
Поэтому необходимо проверить:
диапазон рабочей температуры;
материал корпуса;
антикоррозионную защиту;
степень IP;
устойчивость к вибрации;
требования к монтажу.
Шаг 8. Проверьте IP-рейтинг
Для нефтегазовых объектов часто используются светильники с высокой степенью защиты оболочки.
Например:
IP65;
IP66;
IP67.
Однако необходимо помнить:
IP-рейтинг не является заменой Ex-сертификации.
IP характеризует защиту от проникновения твёрдых частиц и воды.
Ex-маркировка относится к защите оборудования при использовании во взрывоопасной атмосфере.
Для нефтегазового объекта могут быть важны оба параметра.
Шаг 9. Выберите правильный тип светильника
Разные зоны объекта требуют разных типов освещения.

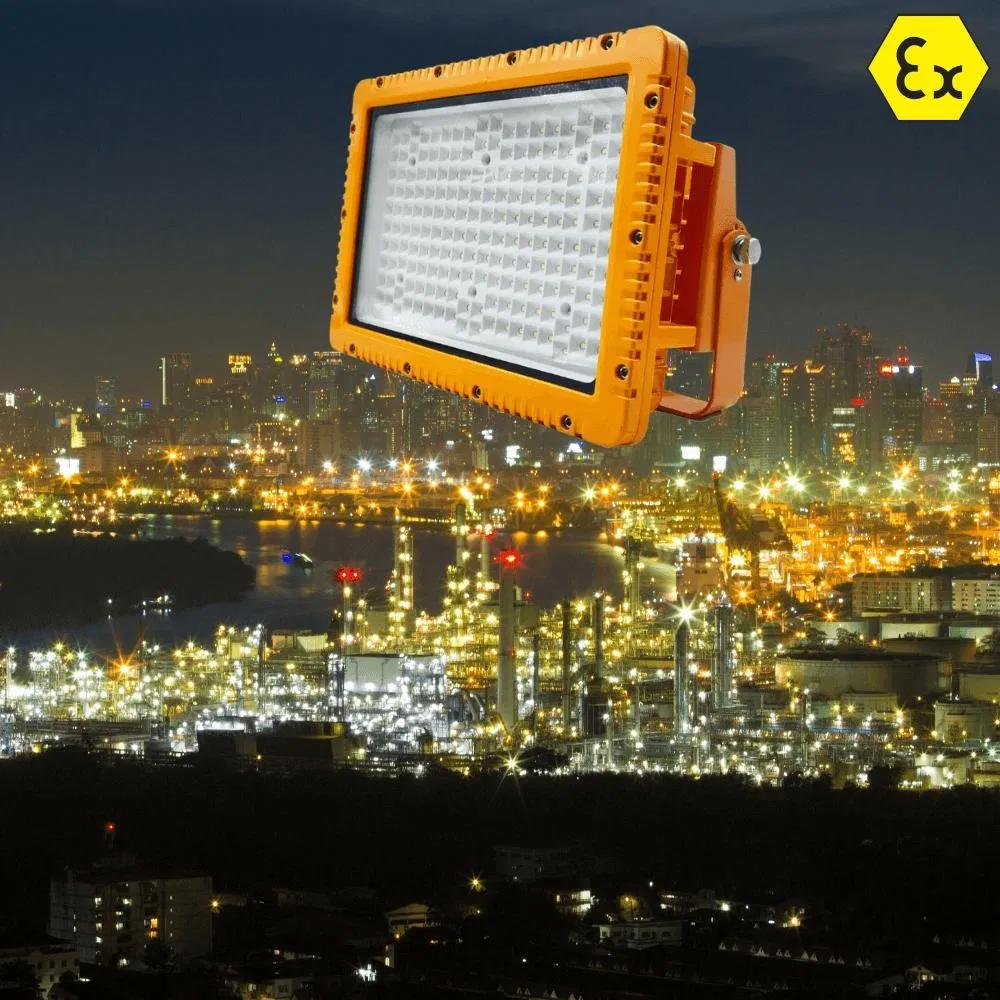

Взрывозащищённый LED Flood Light
Подходит для:
открытых площадок;
резервуарных парков;
технологических зон;
наружных объектов.
Основные параметры:
мощность;
световой поток;
угол луча;
высота установки.

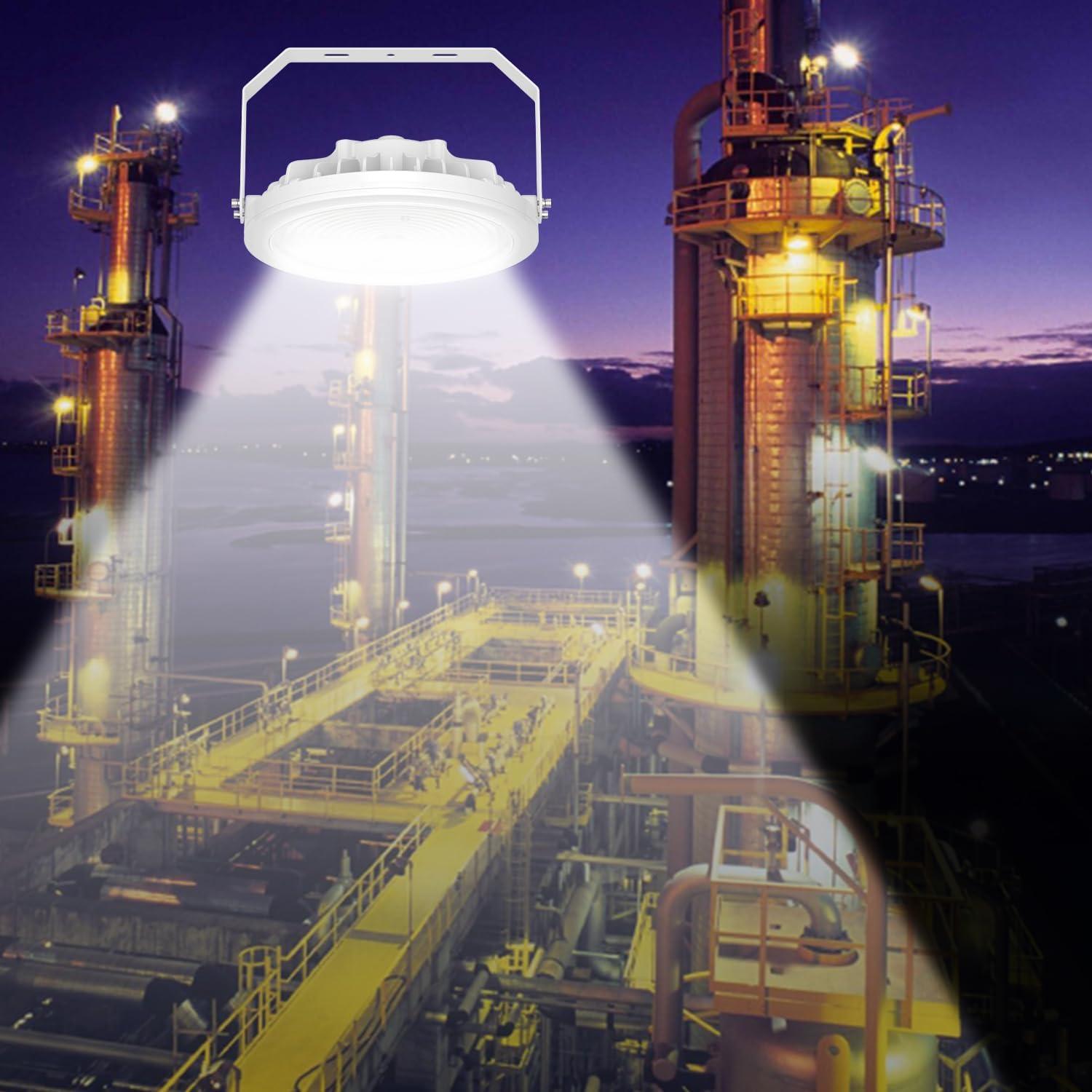

Explosion Proof LED High Bay
Подходит для:
насосных станций;
промышленных зданий;
высоких помещений;
производственных зон.
При выборе необходимо учитывать:
высоту установки;
расстояние между светильниками;
требуемую освещённость.
Взрывозащищённый линейный светильник
Подходит для:
проходов;
технологических галерей;
тоннелей;
производственных линий;
технических помещений.
Взрывозащищённое аварийное освещение
Может использоваться для:
аварийных выходов;
эвакуационных маршрутов;
резервного освещения.
Требования определяются проектом и применимыми нормами.
Шаг 10. Рассчитайте требуемую освещённость
Мощность светильника сама по себе не определяет качество освещения.
Необходимо учитывать:
площадь объекта;
высоту установки;
требуемый уровень освещённости;
коэффициент обслуживания;
отражающие свойства поверхностей;
расположение оборудования;
наличие препятствий.
Обычно проект освещения начинается с определения требуемого уровня освещённости.
После этого рассчитываются:
количество светильников;
мощность;
расположение;
угол светового потока.
Пример выбора светильника
Предположим, имеется технологическая площадка нефтегазового предприятия.
Исходные данные:
зона: Zone 1;
среда: горючий газ;
наружная установка;
высокая влажность;
высота монтажа: 8 метров.
При выборе необходимо проверить:
подходит ли полная Ex-маркировка для требований Zone 1;
соответствует ли группа газа проекту;
подходит ли температурный класс;
соответствует ли рабочая температура условиям объекта;
достаточен ли IP-рейтинг;
подходит ли материал корпуса для коррозионной среды;
обеспечивает ли светильник необходимый уровень освещённости.
Только после этого следует сравнивать:
мощность;
световой поток;
цену;
срок службы.
Как выбрать мощность взрывозащищённого LED-светильника?
Не существует универсального ответа:
«Для нефтегазового объекта всегда нужен светильник 100 W».
Необходимая мощность зависит от:
высоты установки;
площади;
требуемой освещённости;
оптики;
светового потока;
количества светильников.
Пример:
|
Высота установки |
Типичное решение |
|
3–5 м |
Компактный светильник / линейное освещение |
|
5–8 м |
Medium Bay / Flood Light |
|
8–15 м |
High Bay / мощный Flood Light |
|
Более 15 м |
Требуется индивидуальный светотехнический расчёт |
Эта таблица является только ориентиром. Для инженерного проекта рекомендуется выполнить светотехнический расчёт.
На какие параметры смотреть в техническом паспорте?
Перед заказом рекомендуется проверить:
Взрывозащита
полная Ex-маркировка;
тип защиты;
группа газа;
температурный класс;
EPL.
Электрические параметры
входное напряжение;
мощность;
коэффициент мощности;
защита от перенапряжения.
Световые параметры
световой поток;
световая эффективность;
CCT;
CRI;
угол луча.
Механические параметры
материал корпуса;
IP;
IK;
вес;
размеры.
Условия эксплуатации
температура окружающей среды;
влажность;
коррозионная среда;
способ монтажа.
Типичные ошибки при покупке взрывозащищённого освещения для нефтегазовой отрасли
Ошибка №1. Выбор только по мощности
Светильник 100 W может иметь разный световой поток, оптику и назначение.
Ошибка №2. Покупка самого дешёвого Ex-светильника
Для нефтегазового объекта необходимо оценивать:
сертификаты;
качество драйвера;
управление температурой;
материал корпуса;
качество уплотнений;
техническую документацию.
Ошибка №3. Считать IP66 эквивалентом взрывозащиты
IP66 и Ex — разные характеристики.
Ошибка №4. Игнорировать рабочую температуру
Светильник должен быть сертифицирован для фактического диапазона температур объекта.
Ошибка №5. Не учитывать коррозию
Для морских и прибрежных объектов особенно важны:
материал;
покрытие;
крепёж;
устойчивость к соляному туману.
Ошибка №6. Не проверять сертификат конкретной модели
Сертификат производителя не всегда распространяется на каждую модель или конфигурацию.
Всегда необходимо проверять конкретную модель и маркировку.
Контрольный список для закупщика
Перед отправкой запроса производителю подготовьте следующую информацию:
Информация об объекте
страна;
отрасль;
место установки;
наружная или внутренняя установка.
Опасная зона
Zone 0 / Zone 1 / Zone 2;
или Class / Division.
Опасная среда
газ;
пары;
пыль.
Технические требования
группа газа;
температурный класс;
требуемый сертификат;
IP-рейтинг.
Параметры освещения
площадь;
высота установки;
требуемая освещённость;
количество светильников.
FAQ
Какой взрывозащищённый светильник нужен для нефтегазовой промышленности?
Необходимо выбирать светильник в соответствии с классификацией опасной зоны, типом среды, группой газа, температурным классом и требованиями проекта.
Можно ли использовать обычный промышленный LED-светильник на нефтегазовом объекте?
Только в зонах, где это допускается проектом и отсутствуют требования к взрывозащищённому оборудованию. Для опасных зон требуется оборудование, соответствующее применимым требованиям.
Что лучше для нефтегазовой отрасли: Ex d или Ex e?
Нет универсально лучшего варианта. Тип защиты должен соответствовать конструкции оборудования и требованиям опасной зоны.
Какой IP-рейтинг нужен?
Это зависит от условий эксплуатации. Для наружных нефтегазовых объектов часто требуется высокая степень защиты от пыли и воды, но IP-рейтинг должен рассматриваться отдельно от Ex-защиты.
Что важнее: мощность или сертификат?
Для оборудования, устанавливаемого в опасной зоне, соответствие требованиям безопасности является первичным. После этого необходимо подобрать светотехнические параметры.
Нужен ли IECEx для нефтегазового проекта?
Во многих международных нефтегазовых проектах IECEx может быть требованием заказчика, но необходимо ориентироваться на спецификацию конкретного проекта.
Как CESP помогает выбрать взрывозащищённое освещение?
Для правильного подбора оборудования CESP рекомендует предоставить техническое задание проекта.
Желательно указать:
страну установки;
отрасль;
Zone или Class/Division;
тип опасной среды;
требуемую Ex-маркировку;
сертификат;
мощность или требуемую освещённость;
высоту установки;
температуру окружающей среды;
количество светильников;
способ монтажа.
На основании этих данных можно подобрать подходящую модель и техническую конфигурацию.
Заключение
Выбор взрывозащищённого LED-светильника для нефтегазовой промышленности должен начинаться не с мощности и не с цены.
Правильная последовательность выглядит так:
Опасная зона → опасная среда → группа газа → температурный класс → Ex-защита → сертификат → условия эксплуатации → светотехнический расчёт → выбор модели.
Такой подход помогает выбрать оборудование, которое соответствует техническим требованиям конкретного объекта.
Внутренние ссылки для CESP
Рекомендуется добавить ссылки на следующие страницы:
Взрывозащищённые LED-светильники
Explosion Proof LED Flood Lights
Explosion Proof LED High Bay Lights
Explosion Proof Linear Lights
Explosion Proof Emergency Lights
IECEx Certified Lighting
ATEX Certified Lighting
Oil & Gas Lighting Solutions
Zone 1 Explosion Proof Lighting
Class I Division 1 Lighting
SEO Keywords
Основные ключевые слова
взрывозащищённое освещение для нефтегазовой промышленности
explosion proof LED light for oil and gas
oil and gas hazardous area lighting
explosion proof lighting
IECEx LED lighting
ATEX explosion proof light
Long-tail Keywords
как выбрать взрывозащищённый LED-светильник
explosion proof light for oil refinery
hazardous area lighting for oil and gas
Zone 1 LED explosion proof light
offshore explosion proof lighting
explosion proof flood light for refinery
explosion proof high bay for oil and gas
GEO Summary
Краткий ответ для AI-поиска:
Взрывозащищённый LED-светильник для нефтегазовой промышленности следует выбирать на основе классификации опасной зоны, типа взрывоопасной среды, группы газа, температурного класса, требуемой Ex-маркировки и сертификата. Также необходимо учитывать рабочую температуру, IP-защиту, коррозионную среду, высоту установки и требуемый уровень освещённости. Для международных нефтегазовых проектов часто требуется оборудование с IECEx или другими сертификатами, указанными в технической спецификации проекта.
Рекомендации по изображениям
Изображение 1
Файл:
Alt:
Взрывозащищённое LED освещение для нефтегазовой промышленности
Изображение 2
Файл:
Alt:
Взрывозащищённый LED прожектор для нефтеперерабатывающего завода
Изображение 3
Файл:
Alt:
Взрывозащищённое освещение морской нефтегазовой платформы
Изображение 4
Файл:
Alt:
Взрывозащищённый LED High Bay светильник для нефтегазового объекта
Изображение 5
Файл:
Alt:
Как выбрать взрывозащищённое освещение для опасной зоны нефтегазового объекта
Рекомендуемая Schema-разметка
Для этой страницы рекомендуется использовать:
Article
FAQPage
BreadcrumbList
ImageObject
Если статья содержит реальные примеры продукции CESP и ссылки на конкретные модели, соответствующие страницы товаров можно дополнительно разметить с помощью Product.
