Что такое взрывозащищённое освещение?

Полное руководство по выбору светодиодных взрывозащищённых светильников для взрывоопасных зон

Глава 1. Введение

Почему взрывозащищённое освещение является критически важным элементом промышленной безопасности?

Современные промышленные предприятия работают во всё более сложных и требовательных условиях. Нефтегазовые комплексы, химические заводы, предприятия по переработке топлива, горнодобывающие объекты, морские платформы и фармацевтические производства ежедневно сталкиваются с потенциально опасными средами, где могут присутствовать горючие газы, пары, жидкости или взрывоопасная пыль.

В таких условиях обычное осветительное оборудование не может обеспечить необходимый уровень безопасности.

Даже небольшой электрический разряд, искра внутри корпуса светильника или перегрев электронных компонентов могут стать источником воспламенения взрывоопасной атмосферы.

Именно поэтому используются взрывозащищённые светильники (взрывозащищённое освещение) — специализированное оборудование, разработанное для безопасной эксплуатации в опасных производственных зонах.

Основная задача такого оборудования заключается не в предотвращении возникновения внутреннего воспламенения, а в том, чтобы:

локализовать возможный взрыв внутри корпуса;
исключить выход пламени наружу;
предотвратить воспламенение окружающей газовой или пылевой среды;
обеспечить безопасное освещение рабочих зон.

Что такое взрывозащищённое освещение?

Взрывозащищённое освещение — это специализированная система освещения, предназначенная для эксплуатации во взрывоопасных зонах, где возможно образование смеси горючих газов, паров, туманов или горючей пыли с воздухом.

В отличие от стандартных промышленных светильников, взрывозащищённые LED-светильники имеют специальную конструкцию корпуса и электрических компонентов, которая позволяет безопасно работать в потенциально опасной среде.

Наиболее распространённые области применения:

нефтеперерабатывающие заводы;
нефтехимические предприятия;
газовые терминалы;
объекты СПГ (LNG);
морские нефтяные платформы;
шахты;
склады химических веществ;
предприятия пищевой промышленности;
фармацевтические производства.

Основной принцип взрывозащиты

Многие ошибочно считают, что взрывозащищённый светильник невозможно взорвать.

Это неправильное понимание.

Термин "взрывозащищённый" означает, что оборудование способно безопасно выдержать возможное внутреннее воспламенение и не допустить распространения взрыва наружу.

Принцип работы:

1. Возможное внутреннее воспламенение

Внутри корпуса светильника могут возникнуть:

электрическая дуга;
искра;
перегрев драйвера;
короткое замыкание.

Если внутри корпуса присутствует горючий газ, возможно его воспламенение.

2. Корпус выдерживает давление взрыва

Взрывозащищённый корпус проектируется таким образом, чтобы выдерживать давление внутреннего взрыва.

Используются:

высокопрочные алюминиевые сплавы;
нержавеющая сталь;
специальные соединительные поверхности;
усиленные элементы крепления.

3. Специальный взрывонепроницаемый путь охлаждения пламени

В конструкции Ex db используется специальный принцип:

Flameproof Enclosure — взрывонепроницаемая оболочка

Если горячие газы пытаются выйти наружу, они проходят через специальные узкие соединения корпуса.

Во время прохождения:

температура газа снижается;
энергия пламени уменьшается;
воспламенение внешней атмосферы предотвращается.

4. Безопасность внешней среды

После выхода через защитный путь температура газа становится ниже температуры воспламенения окружающей среды.

Таким образом:

внутренний взрыв → локализуется внутри корпуса → внешняя атмосфера остаётся безопасной.

Почему обычный LED-светильник нельзя использовать во взрывоопасных зонах?

Обычные промышленные LED-светильники не предназначены для работы в опасных средах.

Они могут иметь:

пластиковый корпус;
недостаточную герметизацию;
обычный электрический драйвер;
высокую температуру поверхности;
отсутствие сертификации Ex.

Даже если такой светильник имеет:

IP65;
IP66;
влагозащиту;
промышленное исполнение;

это не означает, что он является взрывозащищённым.

Разница между промышленным и взрывозащищённым LED-светильником

Параметр	Обычный промышленный LED	Взрывозащищённый LED
Назначение	Общие промышленные зоны	Взрывоопасные зоны
Сертификация Ex	Нет	Да
Защита от взрыва	Нет	Да
Корпус	Стандартный	Усиленный Ex корпус
Температурный контроль	Ограниченный	Контролируемый
Flameproof конструкция	Нет	Да
Применение в нефтегазовой отрасли	Ограничено	Разрешено
Соответствие IECEx/ATEX	Нет	Да

Почему именно LED используется в современных взрывозащищённых светильниках?

В прошлом для опасных зон широко применялись:

металлогалогенные лампы;
натриевые лампы высокого давления;
люминесцентные лампы.

Однако LED-технология постепенно стала стандартом благодаря своим преимуществам.

Основные преимущества взрывозащищённых LED-светильников

1. Высокая энергоэффективность

LED-светильники потребляют значительно меньше энергии по сравнению с традиционными источниками света.

Например:

Замена HID-светильника мощностью 250 Вт на LED-светильник 100–120 Вт позволяет значительно снизить энергозатраты.

2. Большой срок службы

Качественные промышленные LED-светильники имеют ресурс:

50 000–100 000 часов работы

Это особенно важно для объектов, где обслуживание оборудования связано с большими затратами.

Например:

морские платформы;
высокие производственные помещения;
шахты;
резервуарные парки.

3. Минимальное обслуживание

Взрывоопасные зоны требуют специальных процедур обслуживания:

оформление разрешений;
остановка оборудования;
использование защитного персонала;
применение специального инструмента.

Чем реже требуется обслуживание, тем ниже эксплуатационные расходы.

4. Мгновенное включение

В отличие от HID-ламп:

LED:

включается мгновенно;
не требует времени на прогрев;
сохраняет стабильную яркость.

Почему предприятия выбирают CESP Explosion Proof LED Lighting?

Для международных промышленных проектов важны не только характеристики светильника, но и опыт производителя.

CESP специализируется на разработке и производстве:

взрывозащищённых LED-светильников;
промышленных светодиодных решений;
оборудования для опасных зон.

Основные преимущества:

профессиональное производство;
поддержка OEM/ODM проектов;
инженерная консультация;
решения для нефтегазовой, химической и промышленной отрасли;
экспортные поставки на международные рынки.

Краткий вывод главы

Взрывозащищённое освещение является обязательным элементом безопасности для предприятий, где существует риск образования взрывоопасной атмосферы.

Главная функция такого оборудования — не исключить внутреннее воспламенение полностью, а локализовать его и предотвратить распространение взрыва во внешнюю среду.

Правильно выбранный взрывозащищённый LED-светильник помогает:

повысить безопасность персонала;
обеспечить соответствие международным стандартам;
снизить расходы на обслуживание;
повысить надёжность производственного процесса.

Глава 2. Почему необходимо использовать взрывозащищённое освещение?

2.1 Роль освещения в промышленной безопасности

Освещение является одной из наиболее важных инженерных систем на промышленном объекте.

На первый взгляд светильник выполняет простую функцию — обеспечивает видимость рабочей зоны. Однако на предприятиях с потенциально взрывоопасной атмосферой осветительное оборудование становится частью общей системы промышленной безопасности.

На объектах нефтегазовой, химической, энергетической и горнодобывающей отрасли освещение должно одновременно обеспечивать:

достаточную освещённость рабочих зон;
безопасность персонала;
бесперебойную работу оборудования;
соответствие требованиям нормативных документов;
устойчивость к агрессивной промышленной среде.

Обычный светильник может стать потенциальным источником воспламенения, если внутри него возникает:

электрическая искра;
перегрев компонентов;
короткое замыкание;
повреждение изоляции;
нарушение контактов.

Именно поэтому для взрывоопасных зон применяются специальные взрывозащищённые светодиодные светильники (Ex LED lighting).

2.2 Что такое взрывоопасная атмосфера?

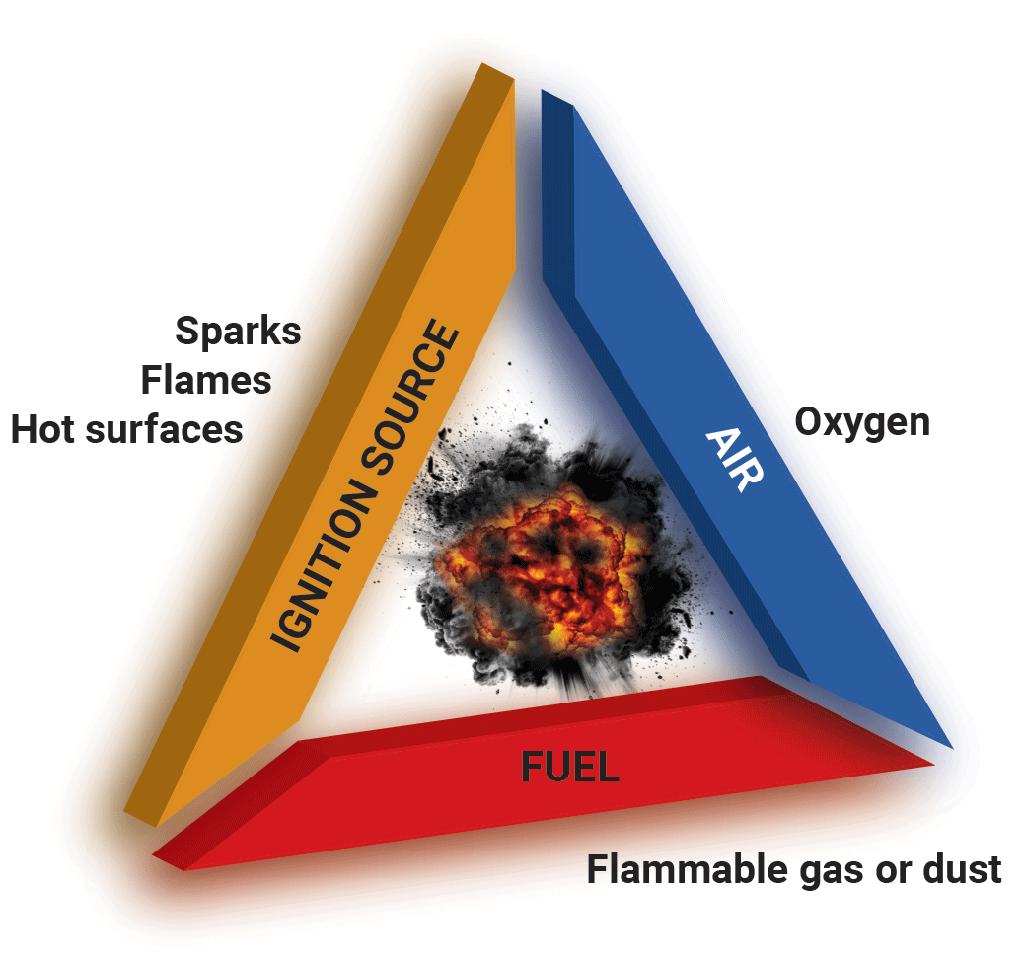

Взрывоопасная атмосфера возникает, когда одновременно присутствуют три основных условия:

Горючее вещество;
Кислород;
Источник воспламенения.

Эта концепция известна как:

Треугольник взрыва (Explosion Triangle)

Для возникновения взрыва необходимы все три элемента.

Если исключить хотя бы один из них, взрыв невозможен.

Однако на промышленных объектах невозможно полностью исключить:

наличие горючих веществ;
присутствие кислорода;
работу электрического оборудования.

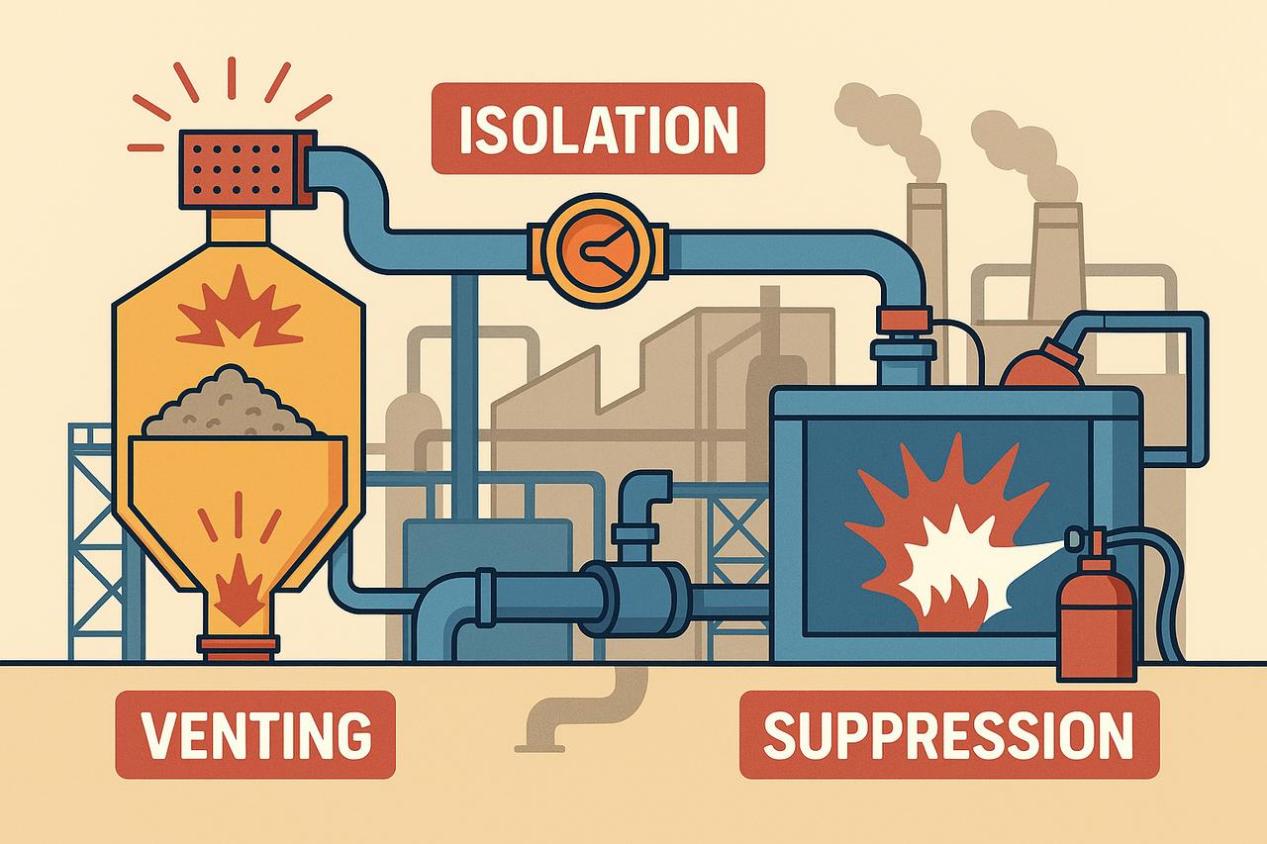

Поэтому основной подход промышленной безопасности заключается в контроле источников воспламенения.

2.3 Основные источники опасности на промышленных объектах

1. Горючие газы

Многие промышленные процессы связаны с использованием газов, которые способны образовывать взрывоопасные смеси.

Примеры:

метан (CH₄);
водород (H₂);
пропан (C₃H₈);
бутан;
ацетилен;
природный газ.

Такие газы широко используются в:

нефтегазовой промышленности;
химическом производстве;
энергетике;
газоперерабатывающих комплексах.

2. Горючие пары и жидкости

Многие жидкости сами по себе не горят, однако их пары могут образовывать взрывоопасную смесь.

Примеры:

бензин;
дизельное топливо;
растворители;
спирты;
краски;
химические реагенты.

Типичные зоны риска:

резервуарные парки;
насосные станции;
склады топлива;
лакокрасочные производства.

3. Горючая пыль

Многие компании недооценивают опасность промышленной пыли.

Мелкодисперсные частицы могут образовывать взрывоопасные облака.

Опасная пыль:

угольная пыль;
мука;
сахар;
древесная пыль;
алюминиевая пыль;
фармацевтические порошки.

Такие среды требуют применения оборудования с защитой:

Ex tb / Ex tc

2.4 Почему обычное электрическое оборудование опасно?

Любое электрическое устройство может потенциально стать источником воспламенения.

Например:

Электрическая искра

Возникает при:

включении и выключении оборудования;
повреждении проводки;
неисправности контактов.

Даже небольшая искра может воспламенить газовую смесь.

Высокая температура поверхности

Некоторые компоненты оборудования нагреваются:

LED драйвер;
блок питания;
электрические соединения.

Если температура поверхности превышает температуру воспламенения газа, возникает риск пожара или взрыва.

Электрическая дуга

Возникает при:

коротком замыкании;
повреждении изоляции;
неправильном монтаже.

Электрическая дуга имеет очень высокую температуру и является одним из наиболее опасных источников воспламенения.

2.5 Реальные последствия использования неподходящего оборудования

Использование обычного промышленного оборудования во взрывоопасных зонах может привести к серьёзным последствиям.

1. Взрыв

Наиболее опасный сценарий.

Последствия:

разрушение оборудования;
повреждение зданий;
травмы персонала;
остановка производства.

2. Пожар

Воспламенение горючих материалов может привести к масштабному пожару.

Особенно опасно на объектах:

нефтепереработки;
хранения топлива;
химического производства.

3. Производственные потери

Авария может привести к:

остановке производства;
ремонту оборудования;
финансовым потерям;
нарушению контрактных обязательств.

4. Юридические последствия

Несоблюдение требований безопасности может привести к:

штрафам;
приостановке эксплуатации объекта;
проблемам со страхованием;
ответственности руководства предприятия.

2.6 Требования российского законодательства

Для российского рынка взрывозащищённое оборудование регулируется рядом нормативных документов.

Основные документы:

ТР ТС 012/2011

"О безопасности оборудования для работы во взрывоопасных средах"

Это основной технический регламент Евразийского экономического союза.

Он устанавливает требования к:

конструкции оборудования;
испытаниям;
маркировке;
оценке соответствия.

Оборудование, используемое во взрывоопасных зонах, должно иметь соответствующее подтверждение соответствия.

ГОСТ 31610

Серия стандартов ГОСТ, гармонизированная с международными стандартами IEC 60079.

Она регулирует:

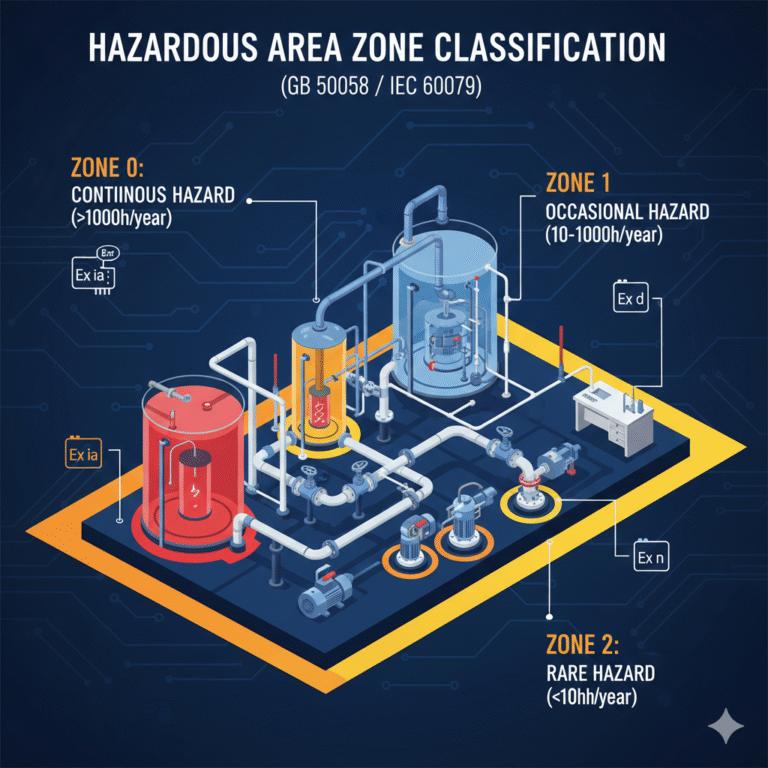

классификацию взрывоопасных зон;
виды защиты;
требования к оборудованию Ex.

IEC 60079

Международная серия стандартов для оборудования, предназначенного для взрывоопасных зон.

Включает:

IEC 60079-0 — общие требования;
IEC 60079-1 — взрывонепроницаемая оболочка Ex d;
IEC 60079-7 — повышенная безопасность Ex e;
IEC 60079-31 — защита от воспламенения пыли.

2.7 Почему сертификация Ex обязательна?

Сертификация подтверждает, что оборудование прошло специальные испытания.

Проверяются:

Конструкция корпуса

Испытания включают:

давление внутреннего взрыва;
прочность материалов;
герметичность.

Температурные характеристики

Проверяется:

максимальная температура поверхности;
соответствие температурному классу.

Например:

T6:

максимальная температура поверхности:

85°C

Электрическая безопасность

Проверяются:

изоляция;
ток утечки;
защита от перегрева;
качество соединений.

2.8 Почему LED является лучшим решением для взрывоопасных зон?

Современные предприятия постепенно заменяют традиционные источники света на LED.

Причины:

Высокая эффективность

LED обеспечивает больше света при меньшей мощности.

Меньшее тепловыделение

Это особенно важно для взрывоопасных зон.

Низкая температура поверхности:

снижает риск воспламенения;
облегчает получение высокого температурного класса.

Долгий срок службы

LED:

50 000–100 000 часов

Это значительно снижает количество замен.

Надёжность в сложных условиях

Качественные Ex LED светильники работают при:

низких температурах;
высокой влажности;
вибрациях;
воздействии химических веществ.

2.9 Когда обязательно требуется взрывозащищённое освещение?

Взрывозащищённые светильники необходимы, если существует вероятность присутствия:

Газов:

природный газ;
водород;
пропан;
метан.

Паров:

бензин;
растворители;
спирты.

Пыли:

уголь;
зерно;
сахар;
металл.

Основной вывод главы 2

Взрывозащищённое освещение является не просто промышленным светильником повышенной прочности.

Это специализированное оборудование безопасности, разработанное для предотвращения возникновения вторичных взрывов и защиты людей, оборудования и производственных процессов.

Правильный выбор Ex LED светильников позволяет:

соответствовать требованиям ГОСТ, ТР ТС и IEC;
снизить риск аварий;
уменьшить эксплуатационные расходы;
повысить надёжность предприятия.

Глава 3. Классификация взрывоопасных зон

3.1 Почему необходимо классифицировать взрывоопасные зоны?

Перед выбором взрывозащищённого светильника невозможно просто определить необходимую мощность или внешний вид оборудования.

Первый и самый важный этап — определить тип и уровень опасной зоны.

Каждый промышленный объект имеет свои особенности:

какие вещества используются;
в каком количестве они присутствуют;
как часто возможно их выделение;
какие условия эксплуатации существуют.

Именно поэтому международные стандарты разделяют опасные территории на различные категории.

Классификация позволяет определить:

какой тип взрывозащиты необходим;
какой уровень защиты оборудования требуется;
какая маркировка Ex должна быть указана;
какой светильник разрешено устанавливать.

3.2 Основные системы классификации

В мире используются две основные системы классификации:

Европейская и международная система IEC

Использует:

Zone 0
Zone 1
Zone 2

для газовых сред.

И:

Zone 20
Zone 21
Zone 22

для пылевых сред.

Эта система применяется в:

странах Европы;
России и странах ЕАЭС;
странах Азии;
международных EPC-проектах.

Североамериканская система NEC

Использует:

Class

Тип опасного вещества:

Class I — газы и пары
Class II — горючая пыль
Class III — волокна и частицы

Division

Вероятность присутствия опасной среды:

Division 1
Division 2

Например:

Class I Division 1

соответствует примерно:

Zone 0 / Zone 1.

3.3 Классификация газовых зон

Zone 0

Определение:

Зона, в которой взрывоопасная газовая смесь присутствует постоянно или длительное время.

Это самая высокая категория опасности.

Типичные места:

внутренняя часть резервуаров;
газовые ёмкости;
оборудование с постоянным контактом с газом;
внутренние пространства трубопроводов.

Требования к оборудованию:

Для Zone 0 обычно требуется:

EPL Ga;
очень высокий уровень защиты;
специальные виды Ex защиты.

Пример:

Внутри резервуара с легковоспламеняющимся газом постоянно существует опасная атмосфера.

Обычный светильник использовать запрещено.

Zone 1

Определение:

Зона, в которой образование взрывоопасной газовой атмосферы возможно при нормальной эксплуатации.

Это наиболее распространённая категория для промышленного оборудования.

Типичные объекты:

нефтеперерабатывающие заводы;
насосные станции;
компрессорные помещения;
химические производства;
LNG терминалы.

Обычно применяемое оборудование:

Ex db;
Ex eb;
EPL Gb.

Пример:

Насосная станция перекачки топлива.

При нормальной работе возможно небольшое выделение паров топлива.

Zone 2

Определение:

Зона, где образование взрывоопасной атмосферы маловероятно и возможно только при аварийных условиях.

Типичные места:

наружные установки;
вентиляционные зоны;
области возле закрытого оборудования;
склады.

Требования:

Обычно используются:

EPL Gc;
Ex ec;
Ex db.

Пример:

Открытая площадка рядом с нефтяным оборудованием.

При нормальной работе газа нет, но возможна утечка при неисправности.

3.4 Классификация пылевых зон

Горючая пыль представляет серьёзную опасность.

Многие предприятия ошибочно считают, что опасность существует только при наличии газа.

На практике взрывы пыли являются одной из наиболее распространённых причин аварий.

Zone 20

Определение:

Зона, где взрывоопасная пылевая атмосфера присутствует постоянно или длительное время.

Примеры:

внутренние части силосов;
оборудование переработки порошков;
фильтры;
мельницы.

Требования:

Обычно:

EPL Da;
Ex ta.

Zone 21

Определение:

Зона, где образование взрывоопасного облака пыли возможно при нормальной эксплуатации.

Применение:

зерновые терминалы;
пищевые производства;
химические предприятия;
производство порошков.

Требования:

EPL Db;
Ex tb.

Zone 22

Определение:

Зона, где взрывоопасная пыль появляется редко и только при неисправности.

Примеры:

склады;
упаковочные зоны;
внешние участки оборудования.

Требования:

EPL Dc;
Ex tc.

3.5 Сравнение газовых и пылевых зон

Тип среды	Высокий риск	Средний риск	Низкий риск
Газ	Zone 0	Zone 1	Zone 2
Пыль	Zone 20	Zone 21	Zone 22

3.6 Классификация газов по группам IIA, IIB, IIC

Кроме зоны необходимо учитывать тип газа.

Международный стандарт IEC разделяет газы по взрывоопасности.

Группа IIA

Наименее опасная газовая группа.

Примеры:

пропан;
бензиновые пары;
метан.

Группа IIB

Более опасная группа.

Примеры:

этилен;
промышленные растворители.

Группа IIC

Самая строгая группа.

Включает:

водород;
ацетилен.

Оборудование IIC может использоваться для IIA и IIB.

Но оборудование IIA нельзя использовать в зоне IIC.

Таблица сравнения газовых групп

Группа	Уровень опасности	Примеры
IIA	Низкий	Пропан, бензин
IIB	Средний	Этилен
IIC	Высокий	Водород, ацетилен

3.7 Температурные классы T1–T6

Даже если оборудование имеет защиту Ex, оно не должно нагреваться выше температуры воспламенения газа.

Поэтому существует температурная классификация.

Класс	Максимальная температура поверхности
T1	≤450°C
T2	≤300°C
T3	≤200°C
T4	≤135°C
T5	≤100°C
T6	≤85°C

Пример выбора

Если в помещении присутствует газ с температурой воспламенения 100°C:

необходимо выбирать оборудование:

минимум T5 или выше.

3.8 Уровни защиты оборудования EPL

EPL означает:

Equipment Protection Level

(уровень защиты оборудования)

Для газа:

Очень высокий уровень защиты.

Для:

Zone 0.

Высокий уровень защиты.

Для:

Zone 1.

Повышенный уровень защиты.

Для:

Zone 2.

Для пыли:

Zone 20.

Zone 21.

Zone 22.

3.9 Как правильно подобрать светильник?

Пример:

Нефтеперерабатывающий завод:

Условия:

газовая среда;
Zone 1;
группа газа IIC;
температура T4.

Требования:

Светильник должен иметь маркировку:

Ex db IIC T4 Gb

Пример:

Зерновой склад:

Условия:

пылевая среда;
Zone 21.

Требование:

Ex tb IIIC T85°C Db

3.10 Почему неправильный выбор зоны опасен?

Ошибки выбора могут привести к:

нарушению требований безопасности;
отказу оборудования;
проблемам при проверках;
аварийным ситуациям;
отказу страхового покрытия.

Практический совет CESP

Перед выбором взрывозащищённого LED светильника необходимо получить:

Классификацию зоны;
Тип опасного вещества;
Газовую или пылевую группу;
Температурный класс;
Требуемый уровень EPL;
Условия окружающей среды.

Только после этого можно правильно выбрать оборудование.

Вывод главы 3

Классификация взрывоопасных зон является основой правильного выбора взрывозащищённого освещения.

Понимание различий между:

Zone 0/1/2;
Zone 20/21/22;
IIA/IIB/IIC;
T1–T6;
EPL Ga/Gb/Gc;

позволяет подобрать светильник, который обеспечит безопасность, соответствие стандартам и надёжную эксплуатацию.

Глава 4. Виды взрывозащиты Ex

4.1 Что такое вид взрывозащиты?

После определения взрывоопасной зоны, газовой группы и температурного класса необходимо выбрать правильный вид взрывозащиты.

Вид взрывозащиты определяет, каким способом оборудование предотвращает возникновение и распространение взрыва.

Каждый метод защиты разработан для конкретных условий эксплуатации.

Например:

нефтеперерабатывающий завод;
химический завод;
шахта;
склад зерна;
морская платформа

могут иметь разные требования к оборудованию.

В международной системе IEC 60079 используются следующие основные виды защиты:

Обозначение	Русское название	Основное применение
Ex d / Ex db	Взрывонепроницаемая оболочка	Газовые зоны Zone 1/2
Ex e / Ex eb	Повышенная безопасность	Zone 1/2
Ex ec	Защита повышенной безопасности для Zone 2	Zone 2
Ex t / Ex tb	Защита оболочкой от пыли	Zone 21/22
Ex ia / Ex ib	Искробезопасность	Контрольно-измерительное оборудование
Ex p	Заполнение или продувка защитным газом	Специальные системы

Для промышленных LED светильников наиболее распространёнными являются:

Ex db;
Ex eb;
Ex tb.

4.2 Ex db — взрывонепроницаемая оболочка

(Flameproof Enclosure)

Ex db является одним из самых распространённых типов защиты для взрывозащищённых светильников.

Принцип работы Ex db

Основная идея:

Внутренний взрыв допускается, но он должен оставаться внутри корпуса.

Конструкция корпуса:

выдерживает давление внутреннего взрыва;
охлаждает выходящие горячие газы;
предотвращает воспламенение внешней атмосферы.

Основные конструктивные элементы Ex db светильника

1. Прочный металлический корпус

Обычно используется:

алюминиевый сплав;
нержавеющая сталь;
медно-алюминиевые материалы.

Корпус должен выдерживать внутреннее давление.

2. Взрывонепроницаемые соединения

Соединения корпуса имеют:

специальные зазоры;
определённую длину пути охлаждения;
высокую точность обработки.

Эти элементы называются:

Flame Path

или

взрывонепроницаемый путь

3. Специальные кабельные вводы

Обычный кабельный ввод использовать запрещено.

Применяются:

Ex d кабельные вводы;
бронированные вводы;
герметичные соединения.

Пример маркировки:

1Ex db IIC T6 Gb

Расшифровка:

Символ	Значение
1Ex	оборудование для взрывоопасной зоны
db	взрывонепроницаемая оболочка
IIC	группа газа
T6	температурный класс
Gb	уровень защиты

Преимущества Ex db

✅ Высокая степень защиты

✅ Подходит для Zone 1

✅ Подходит для тяжёлых условий

✅ Используется в нефтегазовой отрасли

✅ Подходит для газа IIC

Недостатки Ex db

Несмотря на высокую безопасность, существуют ограничения:

более тяжёлый корпус;
сложность обслуживания;
высокая стоимость производства;
требуется аккуратный монтаж.

Типичные применения Ex db:

нефтеперерабатывающие заводы;
нефтяные платформы;
газовые станции;
химические предприятия;
резервуарные парки.

4.3 Ex eb — повышенная безопасность

(Increased Safety)

Ex eb использует другой принцип защиты.

Если Ex db допускает внутренний взрыв и удерживает его, то Ex eb предотвращает появление источников воспламенения.

Принцип Ex eb

Конструкция обеспечивает:

отсутствие искр;
отсутствие дуги;
отсутствие опасного нагрева.

Основные меры:

улучшенная изоляция;
усиленные электрические соединения;
увеличенные расстояния между компонентами;
контроль температуры.

Где применяется Ex eb?

Часто используется для:

распределительных коробок;
клеммных соединений;
электрических компонентов;
промышленных светильников.

Маркировка:

Ex eb IIC T5 Gb

означает:

повышенная безопасность;
газовая группа IIC;
температура поверхности ≤100°C;
уровень защиты Gb.

Преимущества Ex eb:

✅ Более лёгкая конструкция

✅ Высокая эффективность

✅ Хорошее тепловое управление

✅ Подходит для многих промышленных зон

4.4 Ex ec — оборудование для Zone 2

(Increased Safety "n")

Ex ec является развитием защиты для менее опасных зон.

Основное применение:

Zone 2

где взрывоопасная атмосфера появляется редко.

Характеристики:

предотвращение искр;
ограничение температуры;
улучшенная электрическая защита.

Применяется:

наружное промышленное освещение;
вентиляционные зоны;
вспомогательные помещения.

4.5 Ex tb — защита от воспламенения пыли

(Protection by Enclosure)

Газовые среды — не единственная опасность.

Пыль также может привести к взрыву.

Примеры опасной пыли:

угольная пыль;
зерновая пыль;
сахарная пыль;
металлический порошок;
древесная пыль.

Принцип Ex tb

Корпус предотвращает:

проникновение пыли;
накопление опасного количества частиц;
нагрев поверхности выше допустимого значения.

Основные требования:

высокая степень IP защиты;
контроль температуры поверхности;
герметичный корпус.

Пример:

Ex tb IIIC T85°C Db IP66

Расшифровка:

Обозначение	Значение
tb	защита от пыли
IIIC	проводящая пыль
T85°C	температура поверхности
Db	уровень защиты
IP66	пыле- и влагозащита

4.6 Ex ia и Ex ib — искробезопасность

(Intrinsic Safety)

Искробезопасность основана на ограничении электрической энергии.

Даже если возникает повреждение:

энергия слишком мала;
искра не может воспламенить газ.

Ex ia

Самый высокий уровень защиты.

Используется:

Zone 0.

Ex ib

Используется:

Zone 1.

Применение:

датчики;
измерительные приборы;
системы контроля.

Для мощного промышленного освещения используется редко.

4.7 Сравнение основных видов защиты

Тип защиты	Принцип	Зона применения	Применение в светильниках
Ex db	удержание взрыва внутри корпуса	Zone 1/2	⭐⭐⭐⭐⭐
Ex eb	предотвращение искр	Zone 1/2	⭐⭐⭐⭐
Ex ec	защита Zone 2	Zone 2	⭐⭐⭐
Ex tb	защита от пыли	Zone 21/22	⭐⭐⭐⭐⭐
Ex ia	ограничение энергии	Zone 0/1	⭐

4.8 Какой тип защиты выбрать для LED светильника?

Нефтегазовая промышленность

Рекомендуется:

Ex db IIC T6 Gb

Причины:

наличие газов;
высокая ответственность;
Zone 1.

Химическое производство

Возможны:

Ex db;
Ex eb.

Зависит от зоны.

Склады зерна

Рекомендуется:

Ex tb IIIC Db

因为 опасность связана с пылью.

Горнодобывающая промышленность

Часто используются:

Ex d;
Ex t;
специальные шахтные решения.

4.9 Почему CESP использует несколько типов защиты?

Разные промышленные объекты имеют разные требования.

Поэтому профессиональный производитель должен предлагать:

Ex db решения;
Ex eb решения;
Ex tb решения.

Это позволяет подобрать оптимальный светильник по:

безопасности;
стоимости;
эффективности;
условиям эксплуатации.

Вывод главы 4

Вид взрывозащиты является ключевым параметром при выборе промышленного светильника для опасных зон.

Наиболее распространённые решения:

Ex db — для тяжёлых газовых условий;
Ex eb — для электрических компонентов и промышленных систем;
Ex tb — для пылевых зон.

Правильное сочетание:

зона + группа газа/пыли + температурный класс + EPL + тип защиты

гарантирует безопасную эксплуатацию оборудования.

Глава 5. Международные стандарты и сертификация взрывозащищённого освещения

5.1 Почему сертификация является обязательной для взрывозащищённого оборудования?

Взрывозащищённые светильники относятся к категории оборудования повышенной опасности.

В отличие от обычных промышленных осветительных приборов, они устанавливаются в местах, где одна ошибка конструкции может привести к:

воспламенению газа;
взрыву;
пожару;
остановке производства;
угрозе жизни персонала.

Поэтому международные стандарты требуют обязательной оценки соответствия.

Сертификация подтверждает, что оборудование:

прошло лабораторные испытания;
соответствует требованиям безопасности;
имеет правильную конструкцию Ex;
может безопасно использоваться в определённой опасной зоне.

5.2 Основные международные системы сертификации

Сегодня в мире наиболее распространены следующие системы:

Сертификация	Регион применения	Основной стандарт
IECEx	Международная система	IEC 60079
ATEX	Европейский Союз	Directive 2014/34/EU
EAC Ex	Россия и ЕАЭС	ТР ТС 012/2011
UL844	США	NEC / UL Standards
CSA	Канада	CSA Standards

5.3 IECEx — международная система взрывозащиты

Что такое IECEx?

IECEx (IEC System for Certification to Standards Relating to Equipment for Use in Explosive Atmospheres)

— это международная система сертификации оборудования для взрывоопасных зон.

Она разработана Международной электротехнической комиссией:

IEC — International Electrotechnical Commission

IECEx широко используется:

на международных нефтегазовых проектах;
морских платформах;
EPC-проектах;
энергетических объектах;
промышленных предприятиях.

Основные стандарты IECEx

Основной набор:

IEC 60079-0

Общие требования к оборудованию Ex.

Определяет:

материалы;
конструкцию;
маркировку;
испытания.

IEC 60079-1

Взрывонепроницаемая оболочка:

Ex db

Используется для:

светильников;
двигателей;
распределительных устройств.

IEC 60079-7

Повышенная безопасность:

Ex eb

IEC 60079-31

Защита от воспламенения пыли:

Ex tb

Пример IECEx маркировки

IECEx CES 24.0001X

Ex db IIC T6 Gb

Ex tb IIIC T85°C Db

Расшифровка:

Обозначение	Значение
Ex db	тип защиты
IIC	группа газа
T6	температурный класс
Gb	уровень защиты газа
IIIC	группа пыли
Db	уровень защиты пыли

5.4 ATEX — европейская сертификация

Что такое ATEX?

ATEX происходит от французского:

ATmosphères EXplosibles

Это европейская система требований к оборудованию для взрывоопасных зон.

Основной документ:

Directive 2014/34/EU

ATEX применяется во всех странах Европейского Союза:

Германия;
Франция;
Италия;
Польша;
Испания;
Нидерланды и др.

Категории оборудования ATEX

ATEX использует систему категорий.

Газовая среда

Категория 1G

Очень высокий уровень защиты.

Соответствует:

Zone 0.

Категория 2G

Высокий уровень защиты.

Соответствует:

Zone 1.

Категория 3G

Для:

Zone 2.

Пылевая среда

Zone 20.

Zone 21.

Zone 22.

Пример маркировки ATEX

II 2G Ex db IIC T6 Gb

Расшифровка:

Символ	Значение
II	промышленное оборудование
2G	газовая зона Zone 1
Ex	взрывозащита
db	тип защиты
IIC	группа газа
T6	температура
Gb	уровень защиты

5.5 EAC Ex — сертификация России и ЕАЭС

Для рынка России и стран Евразийского экономического союза применяется система:

EAC Ex

Она основана на:

ТР ТС 012/2011

"О безопасности оборудования для работы во взрывоопасных средах"

Страны применения:

Россия;
Казахстан;
Беларусь;
Армения;
Кыргызстан.

Для поставки взрывозащищённых светильников в эти страны обычно требуется:

сертификат соответствия;
протокол испытаний;
маркировка Ex;
техническая документация.

Российская маркировка Ex

Пример:

1Ex db IIC T6 Gb

или

1Ex tb IIIC T85°C Db

Расшифровка:

Уровень взрывозащиты.

Оборудование соответствует требованиям взрывозащиты.

Тип защиты.

IIC

Группа газа.

Температурный класс.

Уровень защиты.

5.6 UL844 — стандарт США

В США применяется другая система классификации.

Основной стандарт:

UL 844

"Standard for Luminaires for Use in Hazardous Locations"

Используется вместе с:

NEC (National Electrical Code);
NFPA 70.

Американская система отличается от IEC.

Вместо Zone используется:

Class / Division

Классификация США

Class I

Газы и пары:

например:

бензин;
газ;
растворители.

Class II

Горючая пыль:

например:

зерно;
уголь;
металл.

Class III

Волокна и частицы.

Division

Division 1

Опасная атмосфера присутствует регулярно.

Division 2

Опасная атмосфера появляется только при аварии.

Пример UL маркировки

Class I Division 1 Groups C&D

означает:

газовая зона;
высокий уровень опасности;
определённые группы веществ.

5.7 CSA — канадская сертификация

Канада использует систему:

CSA (Canadian Standards Association)

Она аналогична американской системе.

Используется:

нефтегазовая промышленность;
химические заводы;
энергетика.

CSA проверяет:

электрическую безопасность;
защиту от взрыва;
температурные характеристики;
качество производства.

5.8 Разница между IECEx и ATEX

Это один из самых популярных вопросов покупателей.

Параметр	IECEx	ATEX
Регион	Международный	Европа
Основа	IEC 60079	Directive 2014/34/EU
Подход	Сертификация	Директива
Применение	Глобальные проекты	ЕС
Россия	Часто принимается как база	Обычно нужен EAC
Документы	IECEx Certificate	EU Type Examination

5.9 Какой сертификат нужен для разных рынков?

Рынок	Рекомендуемые сертификаты
Россия	EAC Ex
Казахстан	EAC Ex
Европа	ATEX
Международные проекты	IECEx
США	UL844
Канада	CSA
Ближний Восток	IECEx / ATEX
Азия	IECEx

5.10 Как проверить сертификат производителя?

Перед покупкой рекомендуется проверить:

1. Номер сертификата

Должен быть уникальным.

2. Модель оборудования

Сертификат должен соответствовать именно этому светильнику.

3. Маркировку Ex

Она должна совпадать:

например:

Ex db IIC T6 Gb

4. Производителя

В документе должны быть указаны:

название компании;
адрес производства;
модель изделия.

5. Срок действия

Некоторые документы имеют ограничения.

5.11 Почему CESP уделяет внимание международным стандартам?

Для международного рынка недостаточно просто изготовить качественный светильник.

Необходимо обеспечить:

соответствие требованиям разных стран;
техническую документацию;
правильную маркировку;
стабильное качество производства.

CESP ориентируется на международные требования взрывозащищённого оборудования и предоставляет решения для различных промышленных рынков.

Вывод главы 5

Сертификация является ключевым элементом выбора взрывозащищённого освещения.

Основные системы:

IECEx — международный стандарт;
ATEX — Европа;
EAC Ex — Россия и ЕАЭС;
UL844 — США;
CSA — Канада.

При выборе светильника необходимо учитывать не только мощность и дизайн, но прежде всего:

требуемую сертификацию;
классификацию зоны;
тип взрывозащиты;
температурный класс;
уровень EPL.

KB001

Что такое взрывозащищённое освещение?

Глава 6. Области применения взрывозащищённого LED освещения

6.1 Почему разные отрасли требуют разные взрывозащищённые светильники?

Взрывозащищённое освещение используется во многих промышленных отраслях, однако требования к светильникам могут значительно отличаться.

Причина заключается в том, что каждое производство имеет свои особенности:

разные виды опасных веществ;
различные температурные условия;
уровень влажности;
наличие коррозионных факторов;
механические нагрузки;
требования к непрерывности производства.

Например:

светильник, установленный на нефтяной платформе в открытом море, должен иметь высокую устойчивость к:

соли;
влаге;
ветру;
коррозии.

А светильник на заводе по производству муки должен быть рассчитан прежде всего на:

взрывоопасную пыль;
лёгкую очистку;
предотвращение накопления пылевых отложений.

Поэтому профессиональный выбор взрывозащищённого освещения всегда начинается с анализа условий эксплуатации.

6.2 Нефтегазовая промышленность

(Oil & Gas Industry)

Нефтегазовая отрасль является одной из основных областей применения взрывозащищённых светильников.

На таких объектах постоянно присутствуют:

природный газ;
нефтяные пары;
углеводороды;
горючие жидкости.

Даже небольшая искра может привести к серьёзной аварии.

Основные объекты применения

1. Нефтеперерабатывающие заводы (НПЗ)

На НПЗ присутствуют:

бензиновые пары;
водород;
сернистые соединения;
растворители.

Типичные зоны:

Zone 1;
Zone 2.

Рекомендуемые светильники:

Ex db LED flood light;
Ex db LED high bay;
Ex linear light.

2. Нефтяные платформы

Морские платформы являются одними из самых сложных условий эксплуатации.

Оборудование должно выдерживать:

морскую соль;
высокую влажность;
сильный ветер;
вибрацию;
экстремальные температуры.

Применяемые светильники:

Взрывозащищённые прожекторы

Используются для:

освещения рабочих площадок;
крановых зон;
технологических участков.

Взрывозащищённые линейные светильники

Используются для:

проходов;
лестниц;
технических помещений.

Типичная маркировка:

Ex db IIC T6 Gb

IP66

6.3 Газовая промышленность и LNG терминалы

(Natural Gas & LNG)

Объекты хранения и переработки газа требуют максимально надёжного оборудования.

Основные зоны:

компрессорные станции;
газовые установки;
резервуары LNG;
станции сжижения газа.

Основные опасности:

метан;
водород;
природный газ.

Требования к освещению:

высокая степень защиты;
низкая температура поверхности;
устойчивость к холоду.

Особенно важно для северных регионов:

Россия;
Казахстан;
Канада;
Скандинавия.

Светильники должны работать при:

-40°C;
-50°C.

6.4 Химическая промышленность

(Chemical Industry)

Химические предприятия являются одними из самых требовательных объектов.

Причины:

используются:

растворители;
кислоты;
спирты;
химические реагенты;
горючие жидкости.

Типичные объекты:

Производственные цеха

Требуются:

высокая химическая стойкость;
защита от коррозии.

Склады химических веществ

Особенно важны:

герметичность;
устойчивость корпуса;
защита от пыли.

Реакционные зоны

Требуются:

высокая категория взрывозащиты;
точный температурный контроль.

Рекомендуемые решения:

Ex db;
Ex eb;
Ex tb.

6.5 Фармацевтическая промышленность

(Pharmaceutical Industry)

Фармацевтика имеет особые требования.

Помимо взрывозащиты необходимо учитывать:

чистоту помещения;
отсутствие загрязнений;
простоту обслуживания.

Опасные зоны могут возникать при работе с:

спиртом;
порошками;
химическими веществами.

Применение:

производство лекарств;
лаборатории;
зоны смешивания;
склады сырья.

Требования:

гладкая поверхность корпуса;
отсутствие накопления пыли;
высокая степень IP защиты.

6.6 Горнодобывающая промышленность

(Mining Industry)

Шахты являются одной из самых сложных областей применения.

Основная опасность:

метан;
угольная пыль.

Особенно опасны:

подземные шахты;
угольные производства;
дробильные комплексы.

Основные требования:

высокая механическая прочность;
устойчивость к вибрации;
защита от пыли;
надёжность при низкой освещённости.

Используются:

Ex LED mining lights;
Ex tunnel lights;
Ex flood lights.

6.7 Пищевая промышленность

(Food Processing Industry)

Многие считают пищевое производство безопасным.

Однако некоторые процессы создают опасную пыль.

Опасные материалы:

мука;
сахар;
крахмал;
зерновая пыль.

Пыль может образовывать:

взрывоопасное пылевое облако

Типичные объекты:

мельницы;
элеваторы;
зернохранилища;
комбикормовые заводы.

Используются:

Ex tb IIIC T85°C Db

6.8 Склады и логистические центры

Современные склады могут содержать:

химические материалы;
топливо;
порошки;
горючие вещества.

Требования:

длительный срок службы;
минимальное обслуживание;
высокая энергоэффективность.

Применение:

LED high bay explosion proof;
LED linear explosion proof.

6.9 Судостроение и морская промышленность

(Marine Industry)

Морская среда предъявляет особые требования.

Основные факторы:

соляной туман;
высокая влажность;
коррозия;
вибрация.

Применение:

корабли;
верфи;
морские платформы;
порты.

Требования:

антикоррозионный корпус;
IP66/IP67;
устойчивость к вибрации.

6.10 Электростанции и энергетика

(Power Industry)

На энергетических объектах используются:

газовые турбины;
топливные системы;
генераторные установки.

Опасные зоны:

помещения газа;
топливные станции;
насосные.

Необходимы:

надёжность;
длительная работа;
высокая эффективность.

6.11 Подбор типа светильника по отрасли

Отрасль	Основные риски	Рекомендуемые светильники
Нефть и газ	Газ, пары топлива	Ex db flood light
LNG	Метан, холод	Ex db LED
Химия	Растворители, пары	Ex db / Ex eb
Шахты	Метан, пыль	Mining Ex light
Зерно	Пыль	Ex tb
Фармацевтика	Порошки, пары	Ex linear
Морские объекты	Коррозия	Marine Ex LED
Склады	Различные материалы	Ex high bay

6.12 Почему LED стал стандартом для опасных производств?

Современные предприятия переходят на LED благодаря:

Экономии энергии

Снижение потребления:

30–70%

по сравнению с традиционными лампами.

Снижению обслуживания

Меньше замен:

ламп;
балластов;
компонентов.

Улучшению безопасности

Меньше операций обслуживания означает:

меньше остановок;
меньше доступа персонала в опасную зону.

Улучшению качества освещения

LED обеспечивает:

стабильный свет;
высокий CRI;
отсутствие мерцания;
мгновенный запуск.

6.13 Практический пример выбора

Проект:

Нефтеперерабатывающий завод.

Условия:

помещение насосов;
газовая зона Zone 1;
газовая группа IIC;
температура окружающей среды -30°C.

Требования:

Светильник:

Ex db IIC T6 Gb

IP66

-40°C operation

Рекомендуемое решение:

CESP Explosion Proof LED High Bay Light.

Преимущества:

безопасная эксплуатация;
высокая эффективность;
минимальное обслуживание.

Вывод главы 6

Взрывозащищённое освещение применяется практически во всех отраслях, где существует риск образования взрывоопасной атмосферы.

Основные отрасли:

нефтегаз;
химическая промышленность;
LNG;
шахты;
фармацевтика;
пищевая промышленность;
морские объекты.

Правильный выбор светильника зависит не только от мощности, но и от:

типа опасной среды;
зоны;
сертификата;
температуры;
условий эксплуатации.

Глава 7. Как выбрать правильный взрывозащищённый LED светильник?

7.1 Почему выбор взрывозащищённого светильника требует инженерного подхода?

Выбор промышленного светильника для обычного помещения обычно ограничивается несколькими параметрами:

мощность;
дизайн;
цветовая температура;
цена.

Однако при выборе взрывозащищённого LED светильника этого недостаточно.

Неправильный выбор может привести к:

несоответствию требованиям безопасности;
отказу оборудования;
невозможности прохождения инспекции;
дополнительным затратам на замену;
повышению риска аварий.

Поэтому профессиональный выбор должен учитывать комплекс параметров:

Классификацию опасной зоны;
Тип взрывоопасной среды;
Сертификацию;
Светотехнические требования;
Условия эксплуатации;
Особенности монтажа.

7.2 Первый шаг: определить классификацию опасной зоны

Перед выбором светильника необходимо определить:

1. Газовая или пылевая среда?

Газовая среда:

Например:

природный газ;
водород;
пары топлива;
растворители.

Используется классификация:

Zone 0;
Zone 1;
Zone 2.

Пылевая среда:

Например:

угольная пыль;
зерно;
сахар;
металлический порошок.

Используется:

Zone 20;
Zone 21;
Zone 22.

Пример:

Нефтеперерабатывающий завод

Условия:

горючие пары;
Zone 1;
группа газа IIC.

Требование:

Ex db IIC Gb

Завод по переработке зерна

Условия:

взрывоопасная пыль;
Zone 21.

Требование:

Ex tb IIIC Db

7.3 Второй шаг: определить необходимую мощность светильника

Мощность (W) — один из наиболее популярных параметров выбора.

Однако выбирать светильник только по мощности неправильно.

Главный показатель:

Световой поток (Lumen, lm)

Например:

Два светильника:

Светильник A

100W

Световой поток:

12000 lm

Светильник B

100W

Световой поток:

15000 lm

Хотя мощность одинаковая, эффективность отличается.

7.4 Основные показатели освещения

Световой поток (Lumen, lm)

Показывает:

сколько света производит источник.

Чем больше значение:

тем больше света.

Освещённость (Lux, lx)

Показывает:

сколько света достигает рабочей поверхности.

Формула:

Lux=LumenAreaLux = frac{Lumen}{Area}Lux=AreaLumen

где:

Lux — освещённость;
Lumen — световой поток;
Area — площадь.

Пример:

Светильник:

15000 lm

Освещает площадь:

150 м²

Средняя освещённость:

15000 ÷ 150 =

100 lux

7.5 Рекомендуемые уровни освещённости

Объект	Рекомендуемая освещённость
Склады	100–200 lux
Производственные зоны	200–500 lux
Рабочие места	300–750 lux
Контрольные зоны	500+ lux
Технические помещения	100–300 lux

7.6 Как выбрать мощность LED светильника?

Ориентировочно:

Традиционный светильник	LED Ex
250W HID	80–120W LED
400W HID	150–200W LED
600W HID	200–300W LED

Пример:

Если ранее использовался:

400W металлогалогенный светильник,

обычно можно заменить:

150W–200W LED Ex.

7.7 Выбор типа светильника по высоте установки

Высота монтажа является важным фактором.

Низкие помещения

Высота:

3–6 метров

Рекомендуемые:

Ex linear light;
Ex tube light.

Средняя высота

6–10 метров

Рекомендуемые:

Ex high bay.

Высокие помещения

10–20 метров

Рекомендуемые:

мощные Ex high bay;
Ex flood light.

7.8 Выбор угла светораспределения

Угол луча влияет на равномерность освещения.

Узкий луч

15°–45°

Используется:

высокие потолки;
дальнее освещение;
прожекторы.

Средний луч

60°–90°

Самый распространённый вариант.

Используется:

производственные помещения;
склады.

Широкий луч

100°–150°

Используется:

низкие помещения;
большие площади.

7.9 Выбор цветовой температуры

Цветовая температура:

(Kelvin, K)

3000K

Тёплый свет.

Применение:

комфортные зоны;
офисные помещения.

4000K

Нейтральный свет.

Применение:

производственные помещения.

5000K–6500K

Холодный свет.

Применение:

склады;
технические зоны;
открытые площадки.

Для промышленного применения чаще всего:

5000K

7.10 Индекс цветопередачи CRI

CRI показывает качество передачи цвета.

常见:

CRI ≥70

Стандартное промышленное освещение.

CRI ≥80

Для:

контроля качества;
лабораторий;
точных работ.

7.11 Степень защиты IP

IP является важным параметром для промышленной среды.

IP65

Защита:

полностью от пыли;
от водяных струй.

IP66

Защита:

полностью от пыли;
от сильных водяных струй.

IP67

Дополнительно:

кратковременное погружение в воду.

Для большинства Ex светильников рекомендуется:

IP66

7.12 Механическая защита IK

IK показывает устойчивость к ударам.

Примеры:

IK класс	Защита
IK08	стандартная
IK09	повышенная
IK10	максимальная

Для:

шахт;
производственных зон;
портов

желательно:

IK08–IK10.

7.13 Температура эксплуатации

Особенно важный параметр для России и холодных регионов.

Необходимо учитывать:

минимальную температуру;
максимальную температуру.

Примеры:

Обычный вариант:

-20°C ~ +50°C

Для холодного климата:

-40°C ~ +50°C

Для России, Казахстана и северных регионов рекомендуется:

-40°C исполнение.

7.14 Материал корпуса

Основные варианты:

Алюминиевый сплав

Преимущества:

лёгкий;
хорошее охлаждение;
высокая прочность.

Используется чаще всего.

Нержавеющая сталь

Преимущества:

высокая коррозионная стойкость.

Используется:

морские платформы;
химические предприятия.

Поликарбонат

Используется:

специальные линейные светильники.

7.15 Требования к драйверу LED

Драйвер является одним из самых важных компонентов.

Хороший драйвер должен иметь:

защиту от перенапряжения;
защиту от перегрева;
стабильный ток;
высокий коэффициент мощности.

Основные параметры:

Power Factor

Желательно:

PF ≥0.95

Surge Protection

Защита от импульсных скачков:

например:

6kV / 10kV / 20kV.

7.16 Проектирование освещения через DIALux

Для крупных промышленных объектов обычно используется профессиональное моделирование.

DIALux позволяет:

рассчитать уровень Lux;
определить количество светильников;
выбрать расположение;
оптимизировать энергопотребление.

Процесс:

Получение чертежей помещения;
Определение высоты установки;
Ввод параметров светильника;
Расчёт освещённости;
Оптимизация проекта.

7.17 Чек-лист выбора взрывозащищённого LED светильника

Перед покупкой необходимо проверить:

✅ Зона:

Zone 1 / Zone 2 / Zone 21 / Zone 22

✅ Сертификация:

IECEx / ATEX / EAC / UL

✅ Маркировка:

Ex db / Ex eb / Ex tb

✅ Газовая группа:

IIA / IIB / IIC

✅ Температурный класс:

T1–T6

✅ EPL:

Ga / Gb / Gc / Da / Db / Dc

✅ IP защита:

IP66 рекомендуется

✅ Температура эксплуатации:

например:

-40°C ~ +50°C

✅ Световой поток:

✅ Гарантия и поддержка производителя

7.18 Практический пример выбора CESP

Проект:

Газовая компрессорная станция.

Условия:

Zone 1;
газ IIC;
температура окружающей среды -35°C;
высота установки 8 м.

Требования:

Ex db IIC T6 Gb

IP66

-40°C operation

150W LED

Решение:

CESP Explosion Proof LED High Bay Light.

Преимущества:

соответствует требованиям опасной зоны;
высокая световая эффективность;
длительный срок службы;
минимальное обслуживание.

Вывод главы 7

Выбор взрывозащищённого LED светильника должен основываться не только на мощности.

Основные параметры:

классификация зоны;
сертификат;
тип защиты Ex;
температурный класс;
световой поток;
IP/IK защита;
температура эксплуатации;
условия монтажа.

Грамотный выбор позволяет обеспечить:

безопасность;
соответствие нормативам;
снижение эксплуатационных затрат;
надёжную работу оборудования.

Глава 8. Светодиодная технология LED во взрывозащищённом освещении

8.1 Развитие технологий промышленного освещения

На протяжении многих десятилетий для освещения промышленных объектов использовались традиционные источники света:

люминесцентные лампы;
натриевые лампы высокого давления (HPS);
металлогалогенные лампы (MH);
ртутные лампы.

Эти технологии долгое время применялись на:

нефтяных заводах;
шахтах;
складах;
производственных предприятиях.

Однако с развитием светодиодных технологий (LED) промышленное освещение претерпело значительные изменения.

Сегодня взрывозащищённые LED светильники становятся стандартным решением для опасных зон благодаря сочетанию:

высокой энергоэффективности;
длительного срока службы;
низких затрат на обслуживание;
высокой надёжности;
отличного качества освещения.

8.2 Почему LED стал основным выбором для взрывоопасных зон?

Основная причина перехода на LED заключается в том, что предприятия стремятся одновременно решить несколько задач:

повысить безопасность;
снизить энергопотребление;
уменьшить эксплуатационные расходы;
увеличить интервалы технического обслуживания.

Особенно это важно для объектов, где замена оборудования является сложной и дорогостоящей:

морские нефтяные платформы;
химические предприятия;
шахты;
нефтегазовые терминалы.

8.3 Сравнение LED и традиционных источников света

Параметр	Металлогалогенная лампа	Натриевая лампа	LED Ex
Энергоэффективность	Средняя	Средняя	Высокая
Срок службы	8 000–15 000 ч	15 000–25 000 ч	50 000–100 000 ч
Время запуска	Длительное	Длительное	Мгновенное
Обслуживание	Частое	Среднее	Минимальное
Устойчивость к вибрации	Низкая	Средняя	Высокая
Цветопередача	Средняя	Низкая	Высокая
Контроль температуры	Сложнее	Сложнее	Лучше
Экономия энергии	Ограниченная	Ограниченная	Значительная

8.4 Энергоэффективность LED

Одним из главных преимуществ LED является высокая эффективность преобразования электрической энергии в свет.

Современные промышленные LED-светильники могут достигать:

120–180 lm/W

Например:

Старое оборудование

Металлогалогенный светильник:

400W

Световой поток:

около 36 000 lm

Новый LED Ex

150W LED

Световой поток:

около 22 000–27 000 lm

При правильном проектировании можно получить аналогичный уровень освещения при снижении мощности более чем на 50%.

8.5 Расчёт экономии электроэнергии

Рассмотрим пример:

Производственный объект:

100 светильников.

До модернизации

Используются:

400W HID светильники.

Общая мощность:

100 × 400W

40 000W

40 kW

Работа:

12 часов в сутки

300 дней в году.

Годовое потребление:

40 kW × 12h × 300

144 000 kWh

После перехода на LED

Используются:

150W LED Ex.

Общая мощность:

100 × 150W

15 kW

Годовое потребление:

15 kW × 12h × 300

54 000 kWh

Экономия:

144 000 – 54 000

90 000 kWh в год

Таким образом, переход на LED позволяет значительно снизить расходы на электроэнергию.

8.6 Срок службы LED светильников

Одним из ключевых преимуществ LED является длительный срок эксплуатации.

Качественные промышленные LED-светильники имеют срок службы:

50 000–100 000 часов

Если светильник работает:

12 часов в сутки,

то:

50 000 часов ≈ 11 лет работы

Это особенно важно для опасных зон.

Почему?

Потому что замена светильника требует:

остановки оборудования;
допуска персонала;
соблюдения процедур безопасности;
дополнительных затрат.

8.7 Тепловое управление LED светильника

Температура является одним из самых важных факторов для взрывозащищённого оборудования.

LED имеет высокую эффективность, но часть энергии всё равно превращается в тепло.

Поэтому профессиональные Ex LED светильники используют:

алюминиевые радиаторы;
оптимизированную конструкцию корпуса;
теплопроводящие материалы;
температурный контроль драйвера.

Правильное управление теплом позволяет:

увеличить срок службы LED;
снизить температуру поверхности;
обеспечить соответствие температурному классу T6/T5/T4.

8.8 Температурный класс и LED технология

В опасных зонах температура поверхности оборудования является критическим параметром.

Например:

Максимальная температура поверхности:

≤85°C

Для достижения T6 необходимо:

эффективное охлаждение;
качественный драйвер;
правильный корпус.

LED имеет преимущество перед традиционными лампами:

меньшее тепловыделение;
более стабильная работа;
лучшее управление температурой.

8.9 Качество освещения LED

Безопасность промышленного объекта зависит не только от отсутствия взрыва.

Хорошее освещение также снижает:

количество ошибок персонала;
риск травм;
вероятность неправильных операций.

Основные параметры:

Цветовая температура

Чаще всего:

4000K–6000K

Индекс цветопередачи CRI

Для промышленности:

CRI ≥70

Для контроля качества:

CRI ≥80

Отсутствие мерцания

Качественные LED драйверы обеспечивают:

стабильный свет;
снижение нагрузки на глаза;
комфорт работы персонала.

8.10 LED и безопасность обслуживания

Каждое техническое обслуживание во взрывоопасной зоне связано с риском.

Например:

Замена традиционной лампы требует:

отключения питания;
открытия корпуса;
доступа персонала в опасную зону.

LED снижает количество операций обслуживания благодаря:

большому сроку службы;
отсутствию частой замены ламп;
высокой надёжности компонентов.

8.11 Интеллектуальное управление LED освещением

Современные промышленные объекты всё чаще используют системы управления освещением.

Возможности:

автоматическое включение;
регулировка яркости;
контроль энергопотребления;
удалённый мониторинг.

Для опасных зон применяются:

специальные промышленные контроллеры;
защищённые системы управления;
интеграция с промышленной автоматикой.

8.12 ROI — возврат инвестиций при переходе на LED

При модернизации освещения необходимо учитывать не только стоимость покупки.

Полная стоимость владения включает:

CAPEX

Первоначальные расходы:

покупка светильников;
монтаж;
проектирование.

OPEX

Эксплуатационные расходы:

электроэнергия;
обслуживание;
замена оборудования.

LED позволяет снизить:

расходы на электричество;
расходы на обслуживание;
простои производства.

Пример:

Замена:

100 × 400W HID

на:

100 × 150W LED Ex

может дать:

снижение энергопотребления;
сокращение обслуживания;
увеличение надёжности.

8.13 Почему важно выбирать качественный LED Ex светильник?

Не все LED светильники одинаковы.

Для взрывоопасных зон необходимо учитывать:

Качество LED чипов

Влияет на:

яркость;
стабильность;
срок службы.

Качество драйвера

Влияет на:

надёжность;
защиту;
работу при перепадах напряжения.

Качество корпуса

Влияет на:

теплоотвод;
механическую прочность;
безопасность Ex.

8.14 Преимущества CESP LED решений

CESP предлагает взрывозащищённые LED решения, разработанные для промышленных условий:

Основные преимущества:

✅ высокая световая эффективность;

✅ прочный промышленный корпус;

✅ решения для газовых и пылевых зон;

✅ поддержка международных проектов;

✅ возможность OEM/ODM производства;

✅ техническая консультация по подбору оборудования.

8.15 Когда рекомендуется переход на LED Ex?

Модернизация особенно выгодна для объектов:

работающих более 8 часов в день;
имеющих большое количество светильников;
использующих старые HID системы;
имеющих высокие расходы на обслуживание.

Практический пример

Исходные данные:

Объект:

нефтехимический завод.

Старое освещение:

250W HID.

Количество:

300 светильников.

После модернизации:

120W LED Ex.

Результат:

снижение энергопотребления;
уменьшение количества замен;
повышение качества освещения;
повышение безопасности.

Вывод главы 8

LED технология стала основой современного взрывозащищённого освещения.

Главные преимущества:

экономия энергии;
долгий срок службы;
снижение обслуживания;
высокая безопасность;
стабильное качество света.

Для промышленных предприятий переход на LED Ex является не просто заменой источника света, а важным шагом к повышению эффективности и безопасности производства.

Глава 9. Основные ошибки при выборе и эксплуатации взрывозащищённых светильников

9.1 Почему ошибки при выборе Ex светильников могут быть опасными?

Выбор взрывозащищённого освещения отличается от выбора обычного промышленного света.

На обычном объекте ошибка может привести только к:

недостаточной яркости;
лишним расходам энергии;
частой замене оборудования.

Однако во взрывоопасной зоне неправильный выбор светильника может привести к более серьёзным последствиям:

несоответствию требованиям безопасности;
отказу при проверке объекта;
повреждению оборудования;
возникновению опасной ситуации.

Поэтому при покупке необходимо учитывать не только:

цену;
мощность;
внешний вид;

но прежде всего:

классификацию зоны;
сертификаты;
маркировку Ex;
условия эксплуатации.

9.2 Ошибка №1. Выбор светильника только по мощности (W)

Это самая распространённая ошибка покупателей.

Многие считают:

"Если раньше использовался светильник 250W, значит нужен новый 250W LED."

Это неправильно.

Современный LED имеет значительно более высокую эффективность.

Например:

Старый светильник:

400W HID

↓

Новый LED:

150W–200W

может обеспечить аналогичный уровень освещения.

Правильный выбор должен основываться на:

световом потоке (lm);
освещённости (lux);
высоте установки;
оптической системе.

9.3 Ошибка №2. Игнорирование классификации опасной зоны

Некоторые покупатели выбирают оборудование только по внешнему виду.

Например:

"Нужен взрывозащищённый светильник для завода."

Но этого недостаточно.

Необходимо знать:

Zone 0?
Zone 1?
Zone 2?
Zone 21?
Zone 22?

Пример неправильного выбора:

Объект:

Zone 1

Требуется:

Ex db IIC Gb

Но установлен:

оборудование только для Zone 2.

Последствия:

нарушение требований;
невозможность сертификации объекта;
риск безопасности.

9.4 Ошибка №3. Неправильный выбор газовой группы

Газы имеют разную степень опасности.

Классификация:

IIA;
IIB;
IIC.

Например:

Водород относится к:

IIC

Самая строгая группа.

Ошибка:

Использование оборудования IIA в среде IIC.

Правило:

Оборудование более высокого класса может использоваться в менее опасных средах.

Например:

IIC → подходит для IIA/IIB.

Но:

IIA → нельзя использовать для IIC.

9.5 Ошибка №4. Игнорирование температурного класса

Температурный класс определяет максимальную температуру поверхности оборудования.

Например:

T6:

≤85°C

T4:

≤135°C

Если температура поверхности светильника выше температуры воспламенения газа, существует риск возгорания.

Ошибка:

Выбор светильника:

для среды, где требуется:

T6.

9.6 Ошибка №5. Покупка светильника без действующего сертификата

Некоторые поставщики предоставляют:

красивые фотографии;
технические характеристики;
заявления "Explosion Proof".

Но отсутствие сертификата означает отсутствие подтверждения безопасности.

Перед покупкой необходимо проверить:

✅ номер сертификата;

✅ модель изделия;

✅ производителя;

✅ маркировку Ex;

✅ соответствие стандарту.

9.7 Ошибка №6. Путаница между IP защитой и взрывозащитой

Очень распространённая ошибка.

Некоторые считают:

"Если светильник IP66, значит он взрывозащищённый."

Это неверно.

IP66 означает:

защиту от:

пыли;
воды.

Но IP не означает:

защиту от взрыва;
соответствие Ex;
разрешение для опасных зон.

Пример:

Обычный промышленный светильник:

IP66

≠

Ex db.

9.8 Ошибка №7. Выбор оборудования только по низкой цене

Взрывозащищённое оборудование не может сравниваться только по стоимости.

Дешёвый продукт может иметь:

низкое качество корпуса;
слабый теплоотвод;
плохой драйвер;
неполную документацию;
недействительный сертификат.

Стоимость эксплуатации включает:

Первоначальная цена

Электроэнергия

Обслуживание

Замена оборудования

Качественный светильник часто имеет более высокую первоначальную стоимость, но меньшую стоимость владения.

9.9 Ошибка №8. Неправильный выбор материала корпуса

Условия эксплуатации сильно отличаются.

Обычная промышленная зона

Подходит:

алюминиевый корпус.

Морская среда

Требуется:

антикоррозионное покрытие;
нержавеющая сталь;
защита от соли.

Химические предприятия

Необходимо учитывать:

химическую стойкость;
воздействие реагентов.

9.10 Ошибка №9. Недостаточная степень IP защиты

Опасные зоны часто имеют:

пыль;
влагу;
химические пары.

Например:

Для наружного нефтегазового объекта:

IP66

часто является минимальным требованием.

Недостаточная герметичность приводит к:

попаданию влаги;
коррозии;
повреждению электроники.

9.11 Ошибка №10. Неправильный монтаж кабельных вводов

Даже хороший Ex светильник может потерять защиту при неправильной установке.

Особое внимание:

кабельные вводы;
заглушки;
уплотнения;
заземление.

Использование обычного кабельного ввода вместо Ex может нарушить:

герметичность;
взрывозащиту;
сертификат оборудования.

9.12 Ошибка №11. Самостоятельное изменение конструкции

Запрещено:

сверлить корпус;
изменять крепления;
менять элементы корпуса;
использовать сторонние детали.

Почему?

Потому что это может изменить:

путь пламени;
прочность корпуса;
температурные характеристики.

9.13 Ошибка №12. Отсутствие расчёта освещения

Некоторые проекты устанавливают светильники "на глаз".

Это приводит к:

недостаточной освещённости;
лишним расходам;
неравномерному свету.

Правильный подход:

Использовать:

DIALux;
профессиональный светотехнический расчёт.

9.14 Ошибка №13. Игнорирование температуры окружающей среды

Особенно важно для:

России;
Казахстана;
северных регионов;
открытых площадок.

Например:

Обычный светильник:

-20°C ~ +50°C

может не подходить для:

-40°C.

Необходимо выбирать:

-40°C исполнение.

9.15 Ошибка №14. Неправильный выбор драйвера LED

Драйвер является критическим компонентом.

Плохой драйвер приводит к:

снижению срока службы;
перегреву;
отказам.

Хороший драйвер должен иметь:

защиту от перенапряжения;
защиту от перегрева;
стабильный ток;
высокий PF.

9.16 Ошибка №15. Отсутствие технического обслуживания

Даже Ex оборудование требует контроля.

Необходимо проверять:

состояние корпуса;
кабельные вводы;
крепления;
загрязнение поверхности;
повреждения.

9.17 Ошибка №16. Использование неподходящих запасных частей

Замена компонентов должна выполняться только:

оригинальными деталями;
разрешёнными производителем.

Нельзя использовать:

случайные драйверы;
неизвестные платы LED;
неподходящие уплотнения.

9.18 Ошибка №17. Неправильное хранение перед монтажом

Даже новый светильник может быть повреждён неправильным хранением.

Не рекомендуется:

хранить под дождём;
оставлять упаковку повреждённой;
допускать попадание влаги.

9.19 Ошибка №18. Отсутствие консультации производителя

Каждый промышленный проект имеет особенности.

Профессиональный производитель должен помочь определить:

подходящую модель;
сертификат;
мощность;
количество светильников.

9.20 Ошибка №19. Отсутствие проверки после установки

После монтажа необходимо проверить:

правильность подключения;
соответствие документации;
качество установки.

9.21 Ошибка №20. Покупка у непроверенного производителя

Для взрывозащищённого оборудования важны:

опыт производства;
контроль качества;
инженерная поддержка;
экспортный опыт.

Чек-лист перед покупкой взрывозащищённого LED светильника

Перед заказом необходимо получить:

☑ Сертификат Ex

☑ Технический паспорт

☑ Чертёж установки

☑ Маркировку Ex

☑ Данные по температуре

☑ IP/IK характеристики

☑ Светотехнический расчёт

☑ Гарантийные условия

☑ Поддержку производителя

Рекомендации CESP

При выборе взрывозащищённого освещения рекомендуется использовать следующий порядок:

Шаг 1

Определить опасную зону.

↓

Шаг 2

Определить тип опасного вещества.

↓

Шаг 3

Выбрать Ex маркировку.

↓

Шаг 4

Рассчитать освещение.

↓

Шаг 5

Выбрать подходящий LED светильник.

↓

Шаг 6

Проверить документы и сертификаты.

Вывод главы 9

Большинство проблем с взрывозащищённым освещением возникает не из-за качества самого светильника, а из-за неправильного выбора или установки.

Основные правила:

не выбирать только по цене;
всегда проверять сертификаты;
учитывать зону и газовую группу;
соблюдать требования монтажа;
использовать профессиональные расчёты.

Правильно выбранный Ex LED светильник обеспечивает:

безопасность;
соответствие стандартам;
снижение затрат;
стабильную работу предприятия.

Глава 10. Монтаж, эксплуатация и техническое обслуживание взрывозащищённых LED светильников

10.1 Почему правильный монтаж так же важен, как качество светильника?

Даже самый качественный взрывозащищённый LED светильник может потерять свои защитные свойства при неправильной установке.

Взрывозащита — это не только конструкция самого корпуса.

Она включает в себя всю систему:

корпус светильника;
кабельные вводы;
соединительные элементы;
крепёж;
заземление;
электрическое подключение;
условия эксплуатации.

Если один из элементов установлен неправильно, общая безопасность оборудования может быть нарушена.

10.2 Основные этапы правильного монтажа

Профессиональная установка взрывозащищённого светильника включает следующие этапы:

Проверка проектной документации;
Проверка соответствия оборудования зоне установки;
Осмотр светильника перед монтажом;
Установка механической части;
Подключение кабеля;
Проверка электрических соединений;
Испытание после монтажа.

10.3 Проверка оборудования перед установкой

Перед началом монтажа необходимо проверить:

1. Соответствие модели

Проверяется:

модель светильника;
мощность;
напряжение питания;
маркировка Ex.

Например:

Проект требует:

Ex db IIC T6 Gb

А оборудование имеет:

Ex ec IIB T4 Gc

Такое оборудование использовать нельзя.

2. Проверка сертификатов

Необходимо убедиться:

сертификат действителен;
модель указана в документе;
производитель совпадает;
маркировка соответствует изделию.

3. Проверка внешнего состояния

Перед монтажом необходимо проверить:

отсутствие трещин корпуса;
отсутствие повреждений стекла;
целостность уплотнений;
отсутствие деформации креплений.

10.4 Требования к месту установки

Перед монтажом необходимо учитывать:

Температуру окружающей среды

Например:

Стандартный вариант:

-20°C ~ +50°C

Для северных регионов:

-40°C ~ +50°C

Воздействие окружающей среды

Необходимо учитывать:

влажность;
коррозионные газы;
соляной туман;
пыль;
вибрацию.

Высоту установки

Высота влияет на:

выбор мощности;
количество светильников;
угол распределения света.

10.5 Монтаж корпуса светильника

Основные правила:

Не изменять конструкцию корпуса

Запрещено:

сверлить дополнительные отверстия;
изменять крепления;
обрабатывать поверхность корпуса;
заменять детали без разрешения производителя.

Причина:

Любое изменение может повлиять на:

взрывонепроницаемый путь;
прочность корпуса;
температурный режим.

10.6 Установка кабельных вводов

Кабельный ввод является одним из наиболее важных элементов Ex системы.

Требования:

Используются только:

Ex сертифицированные кабельные вводы;
подходящий размер;
соответствующий тип защиты.

Например:

Для светильника:

Ex db

необходимо использовать:

Ex d cable gland

Ошибки при монтаже кабельных вводов:

❌ Использование обычного промышленного ввода

❌ Недостаточная затяжка

❌ Повреждение уплотнения

❌ Использование неправильного диаметра кабеля

Последствия:

потеря герметичности;
снижение уровня защиты;
нарушение сертификата.

10.7 Электрическое подключение

При подключении необходимо соблюдать:

схему производителя;
требования местных стандартов;
правила электробезопасности.

Основные параметры:

Напряжение

Например:

AC100–277V;
AC220V;
DC24V.

Частота

Обычно:

50Hz;
60Hz.

Заземление

Взрывозащищённое оборудование должно иметь надёжное заземление.

10.8 Требования к заземлению

Заземление необходимо для:

защиты персонала;
предотвращения накопления статического электричества;
повышения безопасности системы.

Проверяется:

сопротивление заземления;
качество соединения;
отсутствие окисления контактов.

10.9 Особенности монтажа в различных отраслях

Нефтегазовая промышленность

Особенности:

высокая ответственность;
наличие газа;
сложный доступ.

Требуется:

профессиональный монтаж;
строгая проверка;
качественные кабельные вводы.

Химические заводы

Необходимо учитывать:

коррозионную среду;
химические пары;
высокую влажность.

Рекомендуется:

антикоррозионный корпус;
регулярный осмотр.

Морские платформы

Дополнительные требования:

защита от соли;
устойчивость к вибрации;
нержавеющие крепления.

Шахты

Важно:

защита от пыли;
механическая прочность;
устойчивость к ударам.

10.10 Первичная проверка после установки

После монтажа необходимо провести проверку.

Проверяются:

Механическая часть:

крепление;
отсутствие люфтов;
правильность установки.

Электрическая часть:

напряжение;
ток;
заземление;
изоляция.

Световая часть:

работа LED модулей;
стабильность освещения;
отсутствие мерцания.

10.11 Техническое обслуживание взрывозащищённых светильников

Хотя LED имеет большой срок службы, регулярный контроль необходим.

Основные операции:

Очистка корпуса

Удаление:

пыли;
масла;
загрязнений.

Почему это важно?

Слой загрязнения может ухудшить:

теплоотвод;
охлаждение;
срок службы LED.

Проверка корпуса

Осматриваются:

трещины;
повреждения;
коррозия;
состояние креплений.

Проверка кабельных вводов

Контролируется:

герметичность;
затяжка;
состояние уплотнений.

Проверка светового потока

Снижение яркости может указывать на:

старение LED;
проблему драйвера;
перегрев.

10.12 Что запрещено делать при обслуживании?

Во время обслуживания запрещается:

❌ Использовать неоригинальные детали

❌ Изменять конструкцию корпуса

❌ Повреждать поверхность соединений

❌ Открывать корпус во взрывоопасной зоне без разрешения

❌ Использовать оборудование без проверки после ремонта

10.13 Периодичность обслуживания

Периодичность зависит от условий эксплуатации.

Благоприятные условия:

Проверка:

1 раз в год

Агрессивная среда:

Например:

химическое производство;
морская зона;
высокая влажность.

Проверка:

каждые 3–6 месяцев.

10.14 Как увеличить срок службы Ex LED светильника?

Основные рекомендации:

1. Правильный выбор модели

Необходимо учитывать:

температуру;
зону;
среду.

2. Правильный монтаж

Особенно:

кабельные вводы;
заземление;
крепление.

3. Регулярная очистка

Особенно:

пыльные производства;
шахты;
склады.

4. Контроль температуры

Перегрев является одной из основных причин выхода LED из строя.

10.15 Рекомендации CESP по монтажу

Для промышленных проектов рекомендуется:

Перед установкой:

✔ проверить технические документы;

✔ подтвердить соответствие зоны;

✔ подготовить монтажную схему.

Во время установки:

✔ использовать сертифицированные компоненты;

✔ соблюдать инструкции производителя;

✔ выполнять профессиональное подключение.

После установки:

✔ провести испытания;

✔ оформить документацию;

✔ выполнить проверку безопасности.

10.16 Пример проекта

Объект:

Газовая компрессорная станция.

Условия:

Zone 1;
IIC;
температура -35°C;
наружная установка.

Выбранное оборудование:

Ex db IIC T6 Gb

IP66

-40°C

LED High Bay 150W

Монтаж:

Ex кабельные вводы;
заземление;
проверка соединений;
тестирование освещения.

Результат:

соответствие требованиям безопасности;
стабильная работа;
снижение затрат на обслуживание.

Вывод главы 10

Правильный монтаж и техническое обслуживание являются обязательной частью безопасной эксплуатации взрывозащищённого освещения.

Даже сертифицированный светильник требует:

правильной установки;
использования подходящих компонентов;
регулярного контроля.

Профессиональный подход позволяет:

сохранить уровень взрывозащиты;
увеличить срок службы оборудования;
снизить эксплуатационные расходы;
обеспечить безопасность персонала.

KB001

Что такое взрывозащищённое освещение?

Глава 11. Часто задаваемые вопросы (FAQ) по взрывозащищённому освещению

11.1 Почему FAQ важен для покупателей взрывозащищённых светильников?

При выборе промышленного освещения инженеры, проектировщики и закупщики часто сталкиваются с большим количеством технических вопросов.

Особенно это касается:

классификации опасных зон;
стандартов IECEx и ATEX;
выбора мощности;
требований к монтажу;
соответствия международным нормам.

Для профессионального проекта недостаточно знать только:

мощность;
цену;
внешний вид.

Необходимо понимать:

где будет использоваться оборудование;
какие опасные вещества присутствуют;
какие стандарты требуются;
какие параметры являются обязательными.

Часть 1. Общие вопросы о взрывозащищённом освещении

Вопрос 1. Что такое взрывозащищённый светильник?

Ответ:

Взрывозащищённый светильник (Explosion Proof Light / Ex Light) — это специальное осветительное оборудование, предназначенное для работы во взрывоопасных зонах.

Его конструкция предотвращает:

возникновение искры;
выход горячих газов;
воспламенение окружающей среды.

Основные элементы защиты:

прочный корпус;
специальная взрывозащищённая оболочка;
контролируемая температура поверхности;
сертифицированные электрические компоненты.

Вопрос 2. Чем взрывозащищённый светильник отличается от обычного LED светильника?

Ответ:

Обычный LED светильник предназначен для безопасных помещений.

Взрывозащищённый LED светильник имеет:

Параметр	Обычный LED	Ex LED
Сертификация Ex	Нет	Есть
Защита от взрыва	Нет	Да
Корпус	Стандартный	Усиленный
Температурный контроль	Обычный	Строгий
Опасные зоны	Не допускается	Допускается

Вопрос 3. Где применяются взрывозащищённые светильники?

Ответ:

Основные отрасли:

нефтегазовая промышленность;
нефтепереработка;
химические заводы;
LNG терминалы;
шахты;
морские платформы;
фармацевтика;
зерновые предприятия;
склады опасных материалов.

Вопрос 4. Почему обычный LED нельзя использовать во взрывоопасной зоне?

Ответ:

Обычный светильник не рассчитан на:

появление горючего газа;
взрывоопасную пыль;
высокую температуру поверхности.

В случае повреждения электрических компонентов может возникнуть:

искра;
перегрев;
источник воспламенения.

Вопрос 5. Что означает слово Ex?

Ответ:

Ex означает:

Explosion Protection

или

взрывозащита.

Маркировка Ex показывает, что оборудование соответствует требованиям для работы во взрывоопасной среде.

Часть 2. Вопросы по классификации опасных зон

Вопрос 6. Что такое Zone 0, Zone 1 и Zone 2?

Ответ:

Это классификация газовых опасных зон.

Zone 0

Взрывоопасная газовая среда присутствует постоянно или длительное время.

Примеры:

внутренние части резервуаров;
технологические ёмкости.

Zone 1

Газ может появляться регулярно во время нормальной работы.

Примеры:

насосные станции;
производственные зоны.

Zone 2

Газ появляется только при аварийных условиях.

Примеры:

наружные территории возле оборудования.

Вопрос 7. Что такое Zone 20, Zone 21 и Zone 22?

Ответ:

Это классификация зон с горючей пылью.

Zone 20

Пыль присутствует постоянно.

Zone 21

Пыль может регулярно появляться.

Zone 22

Пыль появляется только при аварийных ситуациях.

Примеры:

зерновые заводы;
угольные предприятия;
производство порошков.

Вопрос 8. Что означает IIA, IIB и IIC?

Ответ:

Это группы газов по степени опасности.

От менее опасной к более опасной:

IIA

↓

IIB

↓

IIC

Самая строгая группа.

Применяется для:

водорода;
ацетилена.

Вопрос 9. Можно ли использовать IIC светильник вместо IIA?

Ответ:

Да.

Оборудование более высокого класса защиты может использоваться для менее опасной среды.

Например:

IIC подходит для:

IIC;
IIB;
IIA.

Но:

IIA нельзя использовать в зоне IIC.

Часть 3. Вопросы по сертификации

Вопрос 10. Какие сертификаты нужны для взрывозащищённых светильников?

Ответ:

Основные международные сертификаты:

Регион	Сертификат
Европа	ATEX
Международный рынок	IECEx
Россия и ЕАЭС	EAC Ex
США	UL844
Канада	CSA

Вопрос 11. Что лучше: ATEX или IECEx?

Ответ:

Оба стандарта являются признанными.

Разница:

ATEX

Основной рынок:

Европейский Союз.

IECEx

Используется:

международные проекты;
нефтегазовые компании;
EPC-проекты.

Для глобальных поставок часто используют:

IECEx + ATEX.

Вопрос 12. Нужен ли сертификат EAC Ex для России?

Ответ:

Да.

Для поставки взрывозащищённого оборудования в страны ЕАЭС обычно требуется соответствие:

ТР ТС 012/2011

Включает:

сертификат;
техническую документацию;
маркировку Ex.

Вопрос 13. Как проверить сертификат Ex?

Ответ:

Необходимо проверить:

Номер сертификата;
Производителя;
Модель;
Маркировку Ex;
Срок действия.

Пример:

Если сертификат указан для:

CESP EXL100

он не должен автоматически применяться к:

CESP EXL200.

Часть 4. Вопросы по выбору LED светильника

Вопрос 14. Как выбрать мощность взрывозащищённого светильника?

Ответ:

Нельзя выбирать только по ваттам.

Необходимо учитывать:

площадь помещения;
высоту установки;
требуемый уровень Lux;
световой поток.

Пример:

Высота:

8 метров

Помещение:

500 м²

Может потребоваться:

150W–200W LED High Bay.

Вопрос 15. Какой световой поток нужен для промышленного объекта?

Ответ:

Зависит от задачи.

Ориентировочно:

Объект	Lux
Склад	100–200
Производство	200–500
Рабочая зона	300–750
Контроль качества	500+

Вопрос 16. Как заменить старый HID светильник на LED?

Ответ:

Обычно:

250W HID

↓

80W–120W LED

400W HID

↓

150W–200W LED

Но окончательный выбор выполняется через светотехнический расчёт.

Вопрос 17. Какой срок службы у Ex LED светильника?

Ответ:

Качественные модели:

50 000–100 000 часов.

Фактический срок зависит от:

температуры;
качества драйвера;
условий эксплуатации;
обслуживания.

Вопрос 18. Почему LED лучше металлогалогенных ламп?

Ответ:

LED обеспечивает:

меньшее энергопотребление;
более длительный срок службы;
меньше обслуживания;
мгновенное включение;
лучшую стабильность света.

Вопрос 19. Какой IP уровень нужен для взрывозащищённого светильника?

Ответ:

Для большинства промышленных объектов:

рекомендуется:

IP66

Для особо сложных условий:

IP67.

Вопрос 20. Какая цветовая температура лучше для промышленности?

Ответ:

Наиболее распространённый выбор:

4000K–6000K.

Для большинства промышленных объектов:

5000K

является оптимальным вариантом.

Глава 11. Часто задаваемые вопросы (FAQ) по взрывозащищённому освещению

Часть 5. Профессиональные технические вопросы по Ex оборудованию

Вопрос 21. Что означает маркировка Ex db?

Ответ:

Ex db — это один из наиболее распространённых типов взрывозащиты.

Он означает:

взрывонепроницаемая оболочка (Flameproof Enclosure).

Принцип работы:

Если внутри оборудования возникает воспламенение:

Внутренний взрыв удерживается корпусом;
Пламя не выходит наружу;
Температура внешней поверхности остаётся безопасной.

Применяется для:

нефтегазовых объектов;
химических заводов;
насосных станций;
компрессорных помещений.

Пример маркировки:

Ex db IIC T6 Gb

Расшифровка:

Обозначение	Значение
Ex	взрывозащита
db	взрывонепроницаемая оболочка
IIC	группа газа
T6	температурный класс
Gb	уровень защиты

Вопрос 22. Что означает Ex eb?

Ответ:

Ex eb означает:

повышенная безопасность (Increased Safety).

Этот тип защиты предотвращает:

появление искр;
перегрев;
электрические повреждения.

Используется для:

клеммных коробок;
соединительных устройств;
некоторых типов светильников.

Вопрос 23. Что означает Ex tb?

Ответ:

Ex tb предназначен для оборудования, работающего во взрывоопасной пылевой среде.

Например:

угольная пыль;
зерновая пыль;
сахарная пыль;
металлический порошок.

Пример:

Ex tb IIIC T85°C Db

Расшифровка:

Обозначение	Значение
tb	защита от пыли
IIIC	проводящая пыль
T85°C	максимальная температура поверхности
Db	уровень защиты

Вопрос 24. Что означает EPL Gb и Db?

Ответ:

EPL:

Equipment Protection Level

Уровень защиты оборудования.

Газовая среда:

EPL	Зона
Ga	Zone 0
Gb	Zone 1
Gc	Zone 2

Пылевая среда:

EPL	Зона
Da	Zone 20
Db	Zone 21
Dc	Zone 22

Вопрос 25. Что такое температурный класс T1–T6?

Ответ:

Температурный класс показывает максимальную температуру поверхности оборудования.

Класс	Максимальная температура
T1	450°C
T2	300°C
T3	200°C
T4	135°C
T5	100°C
T6	85°C

Чем выше класс:

тем ниже допустимая температура поверхности.

Например:

Для газа с низкой температурой воспламенения требуется:

T6.

Вопрос 26. Почему T6 считается более безопасным, чем T4?

Ответ:

Потому что:

T6:

максимум 85°C

T4:

максимум 135°C

Если окружающий газ легко воспламеняется, требуется более низкая температура поверхности.

Вопрос 27. Что такое группа газа IIA, IIB, IIC?

Ответ:

Это классификация сложности воспламенения газовой среды.

IIA

Наименее строгая группа.

Примеры:

пропан;
бензиновые пары.

IIB

Более строгая.

Примеры:

этилен.

IIC

Самая строгая.

Примеры:

водород;
ацетилен.

Вопрос 28. Что такое группа пыли IIIA, IIIB, IIIC?

Ответ:

Классификация горючей пыли.

Группа	Тип материала
IIIA	горючие волокна
IIIB	непроводящая пыль
IIIC	проводящая пыль

IIIC является наиболее строгой категорией.

Вопрос 29. Можно ли использовать Ex светильник на улице?

Ответ:

Да, если оборудование соответствует условиям эксплуатации.

Необходимо учитывать:

IP защиту;
температуру;
коррозионную среду;
сертификат.

Например:

Для наружной нефтяной площадки:

требуется:

IP66

-40°C

Ex db IIC T6 Gb

Вопрос 30. Можно ли использовать один Ex светильник для всех зон?

Ответ:

Нет.

Каждая зона имеет свои требования.

Например:

Светильник:

Ex ec IIB T4 Gc

не подходит для:

Zone 1 IIC.

Перед выбором необходимо определить:

тип среды;
зону;
группу газа;
температуру.

Вопрос 31. Что такое IP66 и почему это важно?

Ответ:

IP66 означает:

Первая цифра 6:

Полная защита от пыли.

Вторая цифра 6:

Защита от сильных водяных струй.

Для промышленных объектов IP66 помогает защитить:

LED модуль;
драйвер;
внутренние соединения.

Вопрос 32. Что такое IK10?

Ответ:

IK10 — это высокий уровень ударопрочности.

Оборудование выдерживает:

механические воздействия;
случайные удары;
тяжёлые условия эксплуатации.

Особенно важно для:

шахт;
производственных цехов;
портов.

Вопрос 33. Нужен ли светотехнический расчёт перед покупкой?

Ответ:

Да.

Профессиональный проект должен учитывать:

площадь помещения;
высоту;
отражение стен;
расположение оборудования;
требуемый уровень Lux.

Для этого используется:

DIALux;
Relux;
специализированное ПО.

Вопрос 34. Как определить количество светильников?

Ответ:

Используется формула:

Количество=E×AF×UF×MFКоличество=frac{E times A}{F times UF times MF}Количество=F×UF×MFE×A

где:

E — требуемая освещённость (lux);

A — площадь помещения;

F — световой поток одного светильника;

UF — коэффициент использования;

MF — коэффициент обслуживания.

Пример:

Требуется:

300 lux

Площадь:

1000 м²

Светильник:

15000 lm

Количество определяется после расчёта с учётом условий помещения.

Вопрос 35. Почему одинаковая мощность LED может давать разный результат?

Ответ:

Потому что важны:

качество LED чипов;
эффективность драйвера;
оптика;
теплоотвод.

Например:

Два светильника:

150W

могут иметь:

120 lm/W

170 lm/W.

Разница:

18 000 lm

против

25 500 lm.

Вопрос 36. Какой драйвер используется во взрывозащищённых светильниках?

Ответ:

Качественные Ex LED светильники используют промышленные драйверы с:

защитой от перенапряжения;
защитой от короткого замыкания;
защитой от перегрева;
стабильным током.

Важные параметры:

PF ≥0.95

Surge Protection:

6kV–20kV.

Вопрос 37. Можно ли заменить драйвер самостоятельно?

Ответ:

Не рекомендуется.

Потому что драйвер влияет на:

температуру;
безопасность;
характеристики Ex;
сертификат.

Любая замена должна выполняться:

производителем;
уполномоченным специалистом.

Вопрос 38. Можно ли ремонтировать Ex светильник на объекте?

Ответ:

Да, но только согласно инструкции производителя.

Запрещено:

изменять корпус;
менять защитные элементы;
нарушать уплотнения.

После ремонта необходимо проверить:

безопасность;
герметичность;
соответствие требованиям.

Вопрос 39. Как долго работает Ex LED светильник?

Ответ:

Средний срок:

50 000 часов.

Высококачественные модели:

100 000 часов.

Однако срок зависит от:

температуры;
качества компонентов;
условий эксплуатации.

Вопрос 40. Какой срок гарантии обычно предоставляется?

Ответ:

Зависит от производителя.

На рынке обычно:

2 года;
3 года;
5 лет.

Для промышленных проектов рекомендуется выбирать производителя, который предоставляет:

техническую поддержку;
запасные части;
сервисную документацию.

Часть 6. SEO FAQ для сайта CESP

Эти вопросы рекомендуется разместить на странице:

Explosion Proof LED Light FAQ

для улучшения:

Google SEO;
Yandex SEO;
GEO AI Search;
ChatGPT Search;
Bing AI.

Пример структуры FAQ Schema:

Question:

What is explosion proof LED light?

Answer:

An explosion proof LED light is a certified lighting fixture designed for hazardous locations where flammable gases, vapors or combustible dust may exist.

Question:

What certification is required for explosion proof lighting?

Answer:

Common certifications include IECEx, ATEX, EAC Ex, UL844 and CSA depending on the target market.

Question:

Can LED explosion proof lights replace HID lamps?

Answer:

Yes. Modern LED explosion proof lights can replace HID systems while reducing energy consumption and maintenance costs.

Вывод главы 11

FAQ является важной частью технического маркетинга взрывозащищённого оборудования.

Для покупателей наиболее важны:

соответствие стандартам;
правильный выбор зоны;
сертификаты;
безопасность;
расчёт освещения;
срок службы.

Грамотно подготовленный FAQ помогает:

снизить количество вопросов клиентов;
повысить доверие;
улучшить SEO;
увеличить количество профессиональных запросов.

Глава 12. Будущее взрывозащищённого освещения и развитие рынка Ex LED

12.1 Развитие рынка взрывозащищённого освещения

Взрывозащищённое освещение является важной частью промышленной инфраструктуры для предприятий, где существует риск возникновения взрывоопасной атмосферы.

В течение многих лет основные потребители Ex оборудования:

нефтегазовая промышленность;
химическая отрасль;
горнодобывающая промышленность;
энергетика;
морские платформы.

Однако современные тенденции показывают, что рынок постепенно меняется.

Основные направления развития:

переход от традиционных ламп к LED;
повышение требований безопасности;
цифровизация промышленности;
внедрение интеллектуального управления;
снижение энергопотребления.

12.2 Переход от традиционного освещения к LED Ex

Исторически на промышленных объектах использовались:

металлогалогенные лампы;
натриевые лампы;
люминесцентные системы.

Однако эти технологии имеют ограничения:

высокий расход энергии;
короткий срок службы;
частое обслуживание;
длительное включение;
снижение яркости со временем.

Современные предприятия переходят на:

Explosion Proof LED Lighting

Основные причины:

1. Экономия энергии

LED позволяет значительно снизить:

потребление электроэнергии;
эксплуатационные расходы.

2. Снижение обслуживания

Большой срок службы:

50 000–100 000 часов

означает меньше:

замен;
остановок;
доступа персонала в опасные зоны.

3. Повышение безопасности

Чем меньше операций обслуживания, тем меньше:

риск ошибок персонала;
время работы в опасной зоне.

12.3 Основные мировые тенденции рынка Ex LED

Тенденция 1. Энергоэффективность становится обязательным требованием

Промышленные предприятия стремятся снизить:

расходы на электроэнергию;
углеродный след;
эксплуатационные затраты.

Особенно активно модернизация происходит в:

нефтегазовой отрасли;
металлургии;
энергетике;
крупных производственных компаниях.

Тенденция 2. Рост требований к безопасности

Современные проекты требуют:

более строгого контроля оборудования;
международных сертификатов;
полной технической документации.

На международных проектах всё чаще требуется:

IECEx;
ATEX;
UL;
CSA.

Тенденция 3. Рост применения интеллектуального освещения

Следующий этап развития Ex освещения:

не просто светильник,

а интеллектуальная система управления.

Возможности:

удалённый контроль;
мониторинг состояния;
управление яркостью;
анализ энергопотребления.

12.4 Интеллектуальное взрывозащищённое освещение (Smart Ex Lighting)

Традиционный подход:

Выключатель → Светильник

Современный подход:

Система управления →

Контроллер →

Ex LED светильники →

Мониторинг данных

Возможные функции:

1. Автоматическое управление

Например:

включение при движении персонала;
снижение яркости при отсутствии людей.

2. Контроль состояния

Система может отслеживать:

время работы;
температуру;
возможные неисправности.

3. Энергетический мониторинг

Позволяет определить:

сколько энергии потребляет объект;
где есть возможности экономии.

12.5 Интеграция с Industry 4.0

Промышленность развивается в направлении:

Industry 4.0

Это означает:

цифровые предприятия;
автоматизация;
анализ данных;
удалённое управление.

В будущем Ex светильники могут стать частью:

промышленного интернета вещей (IIoT);
систем управления объектом;
платформ мониторинга оборудования.

12.6 Новые требования к производителям Ex оборудования

Современные покупатели оценивают производителя не только по цене.

Основные критерии:

1. Инженерные возможности

Производитель должен помогать:

подобрать модель;
выполнить расчёт освещения;
выбрать сертификат.

2. Международная документация

Необходимы:

технические паспорта;
сертификаты;
чертежи;
инструкции.

3. Производственная стабильность

Важно:

контроль качества;
проверка компонентов;
испытания продукции.

4. Экспортный опыт

Особенно важно для:

нефтегазовых проектов;
EPC контрактов;
международных поставок.

12.7 Развитие требований к экологичности

Мировая промышленность всё больше关注:

снижение выбросов CO₂;
повышение энергоэффективности;
устойчивое производство.

LED Ex освещение помогает предприятиям:

уменьшить потребление энергии;
снизить количество отходов;
увеличить срок эксплуатации оборудования.

12.8 Будущее технологий LED в опасных зонах

В ближайшие годы можно ожидать развитие следующих технологий:

1. Более эффективные LED чипы

Будет увеличиваться:

световая отдача;
эффективность;
стабильность.

2. Более компактные конструкции

Новые материалы позволят создавать:

более лёгкие;
более мощные;
более эффективные светильники.

3. Улучшенное управление температурой

Развитие:

новых алюминиевых сплавов;
теплопроводящих материалов;
оптимизированных корпусов.

4. Умные системы контроля

Будут развиваться:

датчики;
беспроводные технологии;
цифровые платформы.

12.9 Региональные перспективы рынка

Европа

Основные факторы:

строгие требования безопасности;
модернизация старых предприятий;
переход на энергоэффективные решения.

Основные стандарты:

ATEX;
IECEx.

Россия и страны ЕАЭС

Основные отрасли:

нефть и газ;
металлургия;
химическая промышленность;
добыча.

Ключевые требования:

EAC Ex;
работа при низких температурах;
высокая надёжность.

Ближний Восток

Крупные потребители:

нефтяные компании;
LNG проекты;
нефтехимия.

Особенности:

высокая температура;
песок;
наружная эксплуатация.

Азия

Рост связан с:

строительством новых заводов;
развитием энергетики;
расширением производства.

12.10 Почему CESP ориентируется на международный рынок?

Для глобального поставщика взрывозащищённого освещения важно сочетание:

качества продукции;
инженерных компетенций;
международных стандартов;
понимания требований разных регионов.

CESP развивает решения для:

нефтегазовой промышленности;
химических предприятий;
промышленных объектов;
складов;
инфраструктурных проектов.

Основные направления:

Explosion Proof LED High Bay;
Explosion Proof LED Flood Light;
Explosion Proof LED Linear Light;
Explosion Proof Emergency Light.

12.11 Как выбрать партнёра по взрывозащищённому освещению?

При выборе производителя рекомендуется оценивать:

Технические возможности

✔ наличие инженерной команды;

✔ способность выполнить расчёт проекта;

✔ понимание стандартов.

Качество продукции

✔ проверенные компоненты;

✔ контроль производства;

✔ испытания.

Поддержка проекта

✔ технические консультации;

✔ помощь с документацией;

✔ экспортная поддержка.

12.12 Будущее рынка: от светильника к комплексному решению

Будущий рынок будет развиваться не вокруг продажи отдельных светильников.

Главное направление:

Комплексные решения освещения опасных объектов

Они включают:

анализ объекта;
проектирование;
подбор оборудования;
поставку;
монтажную поддержку;
сервис.

Производители, которые смогут предоставить полный цикл, будут иметь конкурентное преимущество.

Вывод главы 12

Взрывозащищённое освещение продолжает развиваться вместе с промышленностью.

Главные тенденции будущего:

массовый переход на LED;
цифровизация;
интеллектуальное управление;
повышение требований безопасности;
энергоэффективность;
международная стандартизация.

LED технология уже стала основой современного Ex освещения.

В будущем взрывозащищённый светильник будет не только источником света, а частью интеллектуальной промышленной системы.

发表评论 取消回复

发表评论取消回复
