Что такое система Zone?
Система Zone основана на международных стандартах IEC.
Для газов используются:
Zone 0
Zone 1
Zone 2
Для горючей пыли:
Zone 20
Zone 21
Zone 22
Основной принцип:
Чем выше вероятность присутствия взрывоопасной атмосферы, тем более строгие требования предъявляются к оборудованию.
Что такое Class I Division?
Система Class/Division используется в стандартах NEC (National Electrical Code) и применяется преимущественно в Северной Америке.
Для газов и паров используются:
Class I
Означает наличие:
горючих газов;
паров;
жидкостей.
Далее используются:
Division 1
Division 2
Что означает Class I?
Class I относится к опасным местам, где могут присутствовать:
горючие газы;
пары;
летучие жидкости.
Примеры:
нефтеперерабатывающие заводы;
топливные терминалы;
газовые станции;
химические предприятия.
Что такое Class I Division 1?
Определение
Class I Division 1 (CID1) — это зона, где взрывоопасная газовая атмосфера:
присутствует постоянно;
периодически возникает при нормальной эксплуатации;
может существовать во время обслуживания или ремонта.
Это наиболее опасная категория в системе Division.
Примеры Class I Division 1
внутри резервуаров;
насосные зоны;
места возле технологических клапанов;
зоны смешивания химикатов;
помещения хранения легковоспламеняющихся веществ.
Что такое Class I Division 2?
Определение
Class I Division 2 (CID2) — это зона, где:
опасные газы обычно находятся в закрытой системе;
утечка возможна только при аварии;
присутствие взрывоопасной атмосферы ограничено.
Примеры Division 2
внешняя зона вокруг трубопроводов;
открытые технологические площадки;
зоны возле герметичного оборудования;
помещения с хорошо контролируемой системой газа.
Zone и Division: основная разница
Главное отличие:
Zone оценивает частоту и продолжительность присутствия опасной атмосферы.
Division оценивает вероятность возникновения опасной атмосферы в нормальных или аварийных условиях.

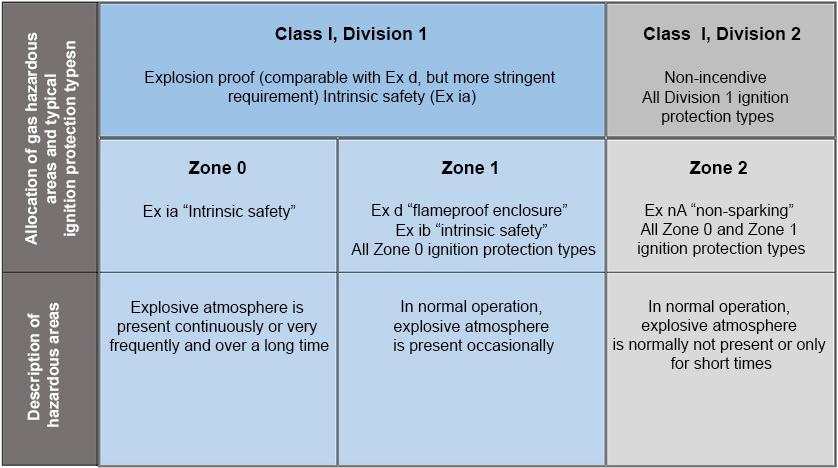

Таблица сравнения Zone и Division
|
IEC Zone |
NEC Division |
Описание |
|
Zone 0 |
Division 1 |
Постоянное или частое присутствие газа |
|
Zone 1 |
Division 1 |
Возможное присутствие газа при нормальной работе |
|
Zone 2 |
Division 2 |
Газ появляется только при аварийных условиях |
Важно:
Это приблизительное соответствие.
Zone и Division не являются полностью одинаковыми системами.
Zone 0 vs Division 1
Zone 0
Используется там, где взрывоопасная атмосфера присутствует:
постоянно;
длительное время;
часто.
Пример:
внутри резервуара с топливом.
Division 1
Более широкая категория.
Она включает:
постоянное присутствие газа;
возможность появления газа при нормальной эксплуатации.
Поэтому Division 1 может включать области, соответствующие Zone 0 и Zone 1.
Zone 1 vs Division 1
Это наиболее часто сравниваемые категории.
|
Параметр |
Zone 1 |
Division 1 |
|
Система |
IEC |
NEC |
|
Газ при нормальной работе |
Да |
Да |
|
Риск |
Высокий |
Высокий |
|
Применение |
Международное |
США/Канада |
Обе категории требуют оборудования высокого уровня защиты.
Zone 2 vs Division 2
|
Параметр |
Zone 2 |
Division 2 |
|
Газ |
Редко и кратковременно |
Только при аварии |
|
Применение |
Международное |
Северная Америка |
|
Требования |
Ex оборудование |
Class I оборудование |
Почему нельзя просто заменить Zone на Division?
Это одна из распространённых ошибок.
Например:
Некоторые считают:
Zone 1 = Division 1
Но это не всегда корректно.
Причины:
разные стандарты;
разные методы оценки риска;
разные требования к оборудованию;
разные правила установки.
При международных проектах необходимо учитывать требования конкретной страны и заказчика.
Сравнение стандартов IEC и NEC
|
Параметр |
IEC System |
NEC System |
|
Основной регион |
Европа, Азия, Россия, СНГ |
США, Канада |
|
Классификация |
Zone |
Class/Division |
|
Газ |
Zone 0/1/2 |
Class I Div 1/2 |
|
Пыль |
Zone 20/21/22 |
Class II |
|
Стандарты |
IEC 60079 |
NEC 500 |
|
Сертификация |
IECEx, ATEX |
UL, CSA |
Группы газов: IEC и NEC
Обе системы используют классификацию по опасности газа.
IEC
Группы:
IIA
IIB
IIC
IIC — самая строгая группа.
Пример:
водород;
ацетилен.
NEC
Используются группы:
A
B
C
D
Примеры:
|
NEC Group |
Пример |
|
A |
Ацетилен |
|
B |
Водород |
|
C |
Этилен |
|
D |
Пропан |
Температурные классы
Обе системы учитывают максимальную температуру поверхности оборудования.
IEC:
T1
T2
T3
T4
T5
T6
NEC:
T1
T2
T3
T4
T5
T6
Принцип одинаковый:
Оборудование не должно иметь поверхность горячее температуры воспламенения окружающей среды.
Как выбрать взрывозащищённый LED-светильник?
При выборе необходимо определить:
Шаг 1
Страну применения:
Например:
Россия;
США;
Саудовская Аравия;
Казахстан;
Европа.
Шаг 2
Систему классификации:
IEC Zone или NEC Division.
Шаг 3
Опасную среду:
газ;
пар;
пыль.
Шаг 4
Зону:
Zone 0;
Zone 1;
Zone 2.
или:
Class I Division 1;
Class I Division 2.
Шаг 5
Сертификат:
IECEx
ATEX
UL
CSA
Какие сертификаты нужны для разных рынков?
Европа
Обычно:
ATEX
Международные проекты
Часто:
IECEx
США
Чаще:
UL
NEC
Канада
Чаще:
CSA
Применение в нефтегазовой отрасли
Нефтеперерабатывающий завод
Zone:
Zone 1;
Zone 2.
Division:
Class I Div 1;
Class I Div 2.
Морская платформа
Часто:
Zone 1;
Zone 2.
Требуется учитывать:
коррозию;
влажность;
температуру;
вибрацию.
Газовая станция
Возможны:
Zone 1;
Zone 2;
или:
CID1;
CID2.
Типичные ошибки покупателей
Ошибка 1
Считать Zone и Division полностью одинаковыми.
Ошибка 2
Выбирать светильник только по мощности.
Ошибка 3
Игнорировать страну установки.
Ошибка 4
Использовать UL оборудование без проверки требований IEC.
Ошибка 5
Использовать ATEX оборудование там, где требуется UL.
Checklist выбора оборудования
Определить страну проекта
Определить стандарт классификации
Определить Zone или Division
Определить газ или пыль
Определить группу газа
Определить температурный класс
Проверить сертификат
Проверить производителя
Проверить технические параметры
Проверить условия эксплуатации
FAQ
Zone 1 это то же самое что Division 1?
Нет. Это похожие, но разные системы классификации.
Можно ли использовать Zone светильник в США?
Только если он имеет соответствующее признание и соответствует требованиям проекта.
Что лучше: IECEx или UL?
Зависит от рынка применения.
IECEx распространён в международных проектах, UL — в США.
Что такое Class I?
Class I означает наличие горючих газов и паров.
Что такое Division 2?
Division 2 означает возможность появления опасной атмосферы только при аварийных условиях.
Что такое Zone 2?
Zone 2 — область, где опасный газ может появляться редко и кратковременно.
Какой светильник нужен для Zone 1?
Нужен сертифицированный Ex-светильник с соответствующей маркировкой.
Можно ли заменить Division 1 на Zone 1?
Не всегда. Требуется проверка стандартов и требований проекта.
Заключение
Zone и Division являются двумя основными системами классификации взрывоопасных зон.
IEC Zone:
Zone 0;
Zone 1;
Zone 2.
NEC Division:
Class I Division 1;
Class I Division 2.
Они имеют общие цели, но отличаются методологией.
При выборе взрывозащищённого LED-освещения необходимо учитывать:
страну применения;
стандарты объекта;
классификацию зоны;
тип газа;
температурный класс;
сертификаты;
требования заказчика.
CESP производит взрывозащищённые LED-светильники для международных промышленных проектов и помогает подобрать оборудование под IECEx, ATEX и другие требования.
