Что такое испытания взрывозащищённого оборудования?
Испытания взрывозащищённого оборудования — это комплекс проверок, предназначенных для подтверждения соответствия конструкции, материалов, электрических характеристик и защитных свойств установленным требованиям безопасности.
Для взрывозащищённых LED-светильников такие проверки особенно важны, поскольку оборудование может эксплуатироваться в местах, где присутствуют горючие газы, пары или пыль.
Основная цель испытаний — подтвердить, что конкретная конструкция соответствует требованиям применимого стандарта и предусмотренным условиям эксплуатации.
К оборудованию, для которого могут потребоваться такие проверки, относятся:
взрывозащищённые LED-светильники;
промышленные прожекторы;
линейные светильники;
аварийные светильники и указатели выхода;
распределительные коробки;
электрические корпуса и другие устройства для опасных зон.
Важно: обычное испытание на работоспособность или водонепроницаемость не заменяет испытания, необходимые для подтверждения взрывозащиты.
Основные виды испытаний
danem-test.com

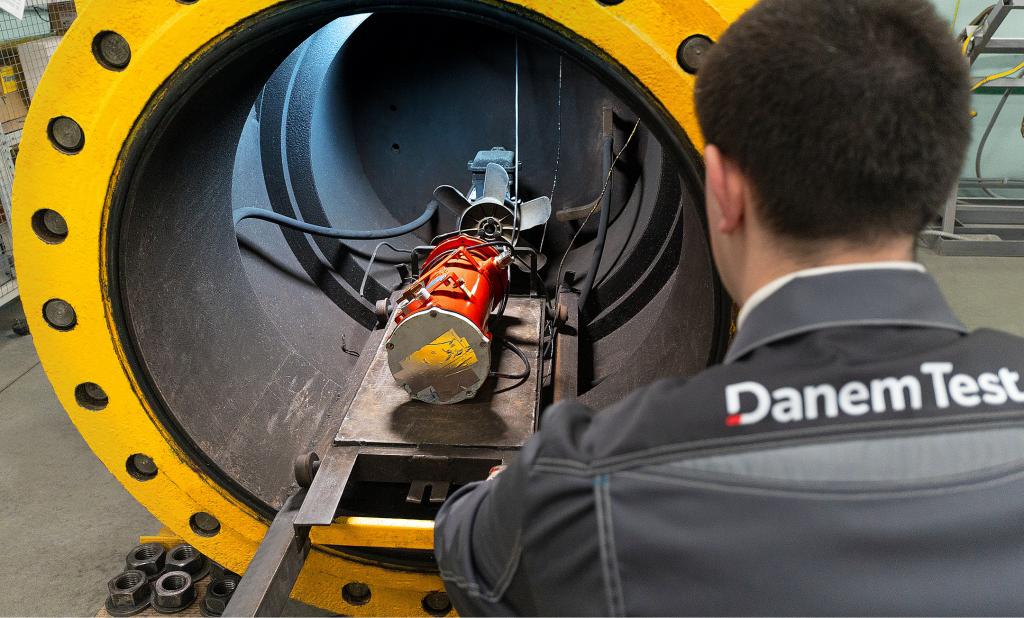

1. Проверка конструкции корпуса
Для оборудования с видом взрывозащиты Ex d проверяют конструкцию оболочки, соединительные поверхности и другие элементы, от которых зависит способность корпуса выдерживать внутреннее давление и предотвращать передачу пламени наружу.
Для других типов защиты применяются соответствующие им требования. Нельзя считать, что все взрывозащищённые корпуса проходят одинаковый набор испытаний.
2. Испытания на температуру поверхности
Температурные испытания помогают определить, соответствует ли максимальная температура поверхности оборудования требованиям конкретной маркировки и условиям эксплуатации.
Для LED-светильника на результат могут влиять:
мощность LED-модуля;
конструкция теплоотвода;
характеристики драйвера;
температура окружающей среды;
способ монтажа;
режим работы.
3. Проверка защиты от пыли и воды
Испытания IP оценивают защиту оболочки от проникновения твёрдых частиц и воды по применимым процедурам.
Например, IP66 характеризует защиту от пыли и мощных водяных струй. Но этот результат сам по себе не подтверждает взрывозащиту.
4. Проверка электрической безопасности
В зависимости от типа оборудования и применимых стандартов могут проверяться электрическая прочность изоляции, сопротивление изоляции, защитное заземление и другие параметры.
Конкретный набор испытаний зависит от конструкции изделия и требований сертификации.
5. Проверка механической прочности
Для светильников могут иметь значение испытания на ударопрочность, прочность креплений и устойчивость отдельных компонентов к механическим воздействиям.
Степень IK описывает механическую ударопрочность оболочки, но не заменяет испытания на взрывозащиту.
6. Основные стандарты испытаний
При оценке взрывозащищённого оборудования необходимо учитывать стандарты, применимые к конкретному типу защиты и рынку.
|
Стандарт или система |
Область применения |
|
IEC 60079-0 |
Общие требования к Ex-оборудованию |
|
IEC 60079-1 |
Взрывонепроницаемая оболочка Ex d |
|
IEC 60079-7 |
Повышенная защита Ex e |
|
IEC 60079-31 |
Защита оборудования оболочкой от воспламенения пыли |
|
IEC 60529 |
Степени защиты оболочек IP |
|
IEC 62262 |
Степени защиты от механических ударов IK |
|
ATEX |
Европейские требования к оборудованию для потенциально взрывоопасных атмосфер |
|
IECEx |
Международная система оценки и сертификации Ex-оборудования |
Не каждый стандарт применим к каждому светильнику. Производитель должен определить соответствующие требования на основании конструкции, типа защиты и предполагаемой области применения.
7. Как проходят сертификацию ATEX и IECEx?
bureauveritas.de
Типовой процесс подтверждения соответствия включает несколько этапов.
Определение требований. Устанавливают предполагаемые зоны применения, тип защиты и необходимые стандарты.
Подготовка технической документации. Формируют чертежи, электрические схемы, перечень материалов и описание конструкции.
Испытания и оценка конструкции. Проводят проверки, предусмотренные применимыми стандартами.
Оценка производства. Если этого требует схема подтверждения соответствия, оценивают систему качества и стабильность выпускаемой продукции.
Оформление документов. Выдают предусмотренные схемой документы и определяют условия использования маркировки.
Контроль изменений. Изменение корпуса, драйвера, компонентов или производственного процесса может потребовать дополнительной оценки.
ATEX и IECEx не следует считать полностью взаимозаменяемыми. Для поставки оборудования в конкретную страну нужно проверить действующие нормативные требования, область действия документов и допустимость применения соответствующей схемы оценки.
Официальные источники: IECEx — Certified Equipment Scheme и Директива ATEX 2014/34/EU.
8. Как покупателю проверить документы производителя?
Перед закупкой взрывозащищённых светильников рекомендуется запросить:
технический паспорт изделия;
полную Ex-маркировку;
сертификат или декларацию, предусмотренные применимой схемой;
сведения о производителе и точной модели;
перечень допустимых условий эксплуатации;
диапазон температуры окружающей среды;
IP-рейтинг и подтверждающие документы, если они необходимы;
инструкции по монтажу и техническому обслуживанию;
сведения об ограничениях и специальных условиях применения.
Проверьте, совпадают ли модель, тип защиты и маркировка в документах с фактически поставляемым оборудованием. Документ на похожую модель не обязательно подтверждает соответствие выбранного изделия.
9. Типичные ошибки при оценке испытаний
Ошибка 1: считать IP66 доказательством взрывозащиты. IP-рейтинг и Ex-защита подтверждают разные характеристики.
Ошибка 2: проверять только наличие логотипа ATEX или IECEx. Необходимо проверять документ, модель, маркировку и область действия.
Ошибка 3: считать, что сертификат распространяется на любую модификацию. Изменения конструкции могут влиять на подтверждённые характеристики.
Ошибка 4: игнорировать условия эксплуатации. Температура, газовая или пылевая группа и способ монтажа имеют значение.
Ошибка 5: путать испытание образца с контролем каждой единицы. Некоторые проверки проводятся на образцах, другие могут относиться к производственному контролю. Это зависит от стандарта и применяемой схемы оценки.
10. Часто задаваемые вопросы (FAQ)
Какие испытания проходят взрывозащищённые светильники?
В зависимости от конструкции и применимых стандартов могут проводиться испытания оболочки, температуры поверхности, электрических характеристик, IP-защиты, механической прочности и других параметров.
Что проверяют при испытании Ex d?
Оценивают характеристики взрывонепроницаемой оболочки, включая её способность выдерживать предусмотренные испытания давлением и препятствовать передаче пламени наружу.
Достаточно ли испытаний IP66 для сертификации взрывозащиты?
Нет. IP66 подтверждает определённую степень защиты от пыли и воды, но не заменяет испытания и оценку взрывозащиты.
Чем отличаются ATEX и IECEx?
ATEX представляет собой нормативную систему ЕС для оборудования, предназначенного для потенциально взрывоопасных атмосфер. IECEx — международная система сертификации оборудования по соответствующим стандартам IEC. Применимость каждой системы зависит от рынка и требований проекта.
Нужно ли повторять испытания после изменения конструкции светильника?
Это зависит от характера изменений, затронутых требований и условий сертификации. Перед выпуском изменённого изделия производитель должен определить, требуется ли повторное испытание или дополнительная оценка.
Как покупателю убедиться в подлинности сертификата?
Следует проверить документ в официальном реестре соответствующей системы, если такой реестр доступен, и сопоставить производителя, модель, маркировку и область действия сертификата.
Может ли светильник с сертификатом IECEx использоваться в любой стране?
Нет. Необходимо проверить местные нормативные требования, условия признания документов и требования конкретного проекта.
Заключение
Испытания взрывозащищённого оборудования необходимы для подтверждения его соответствия требованиям безопасности. Для LED-светильников важно оценивать не только корпус, но и тепловые характеристики, электрическую часть, степень защиты IP, механическую прочность и условия эксплуатации.
Правильный подход к закупке: определить требования проекта → проверить применимые стандарты → изучить документацию → подтвердить соответствие конкретной модели → соблюдать инструкции по монтажу и обслуживанию.
