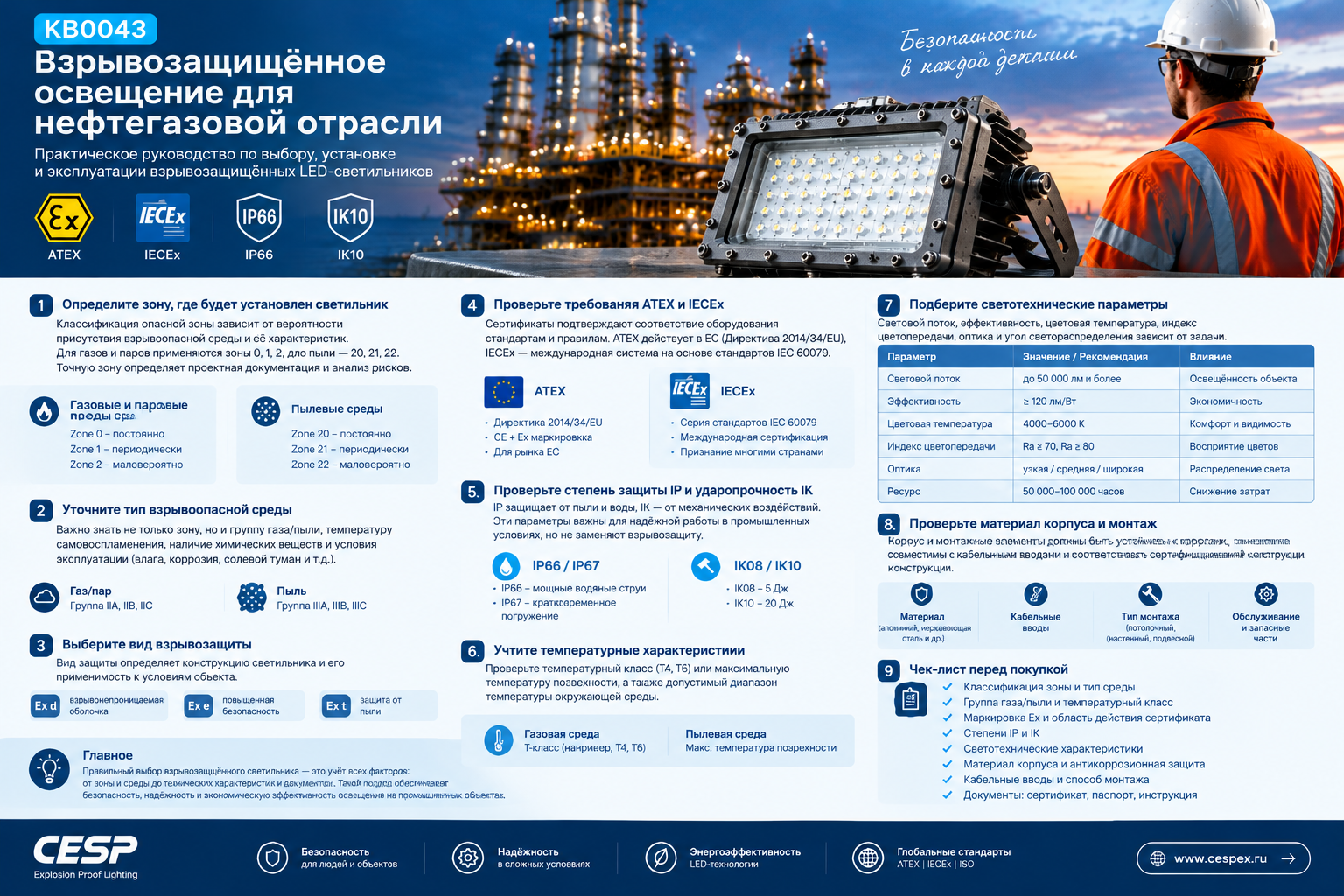

1. Введение
Взрывозащищённое освещение играет важную роль в обеспечении безопасности на нефтегазовых месторождениях, нефтеперерабатывающих заводах, газоперерабатывающих комплексах, морских платформах и терминалах хранения топлива.
На таких объектах могут присутствовать горючие газы, пары углеводородов и горючая пыль. При определённых условиях источник воспламенения способен привести к пожару или взрыву. Поэтому светильники для опасных зон должны соответствовать установленным требованиям к конструкции, электрической безопасности, температуре поверхности и защите от воспламенения.
Современные взрывозащищённые LED-светильники сочетают энергоэффективность, длительный срок службы и различные варианты светораспределения. Однако выбирать их необходимо не только по мощности и цене, но прежде всего по классификации опасной зоны и подтверждённым характеристикам конкретной модели.
В этой статье рассмотрим основные требования к взрывозащищённому освещению для нефтегазовой отрасли, особенности ATEX и IECEx, ключевые технические параметры и критерии выбора оборудования.
2. Где применяется взрывозащищённое освещение в нефтегазовой отрасли?
12
Взрывозащищённые светильники используются на различных этапах добычи, переработки, хранения и транспортировки углеводородов.
|
Объект |
Основные требования к освещению |
|
Нефтегазовые месторождения |
Устойчивость к погодным условиям, вибрации и перепадам температур |
|
Нефтеперерабатывающие заводы |
Соответствие классификации опасных зон и требованиям химической стойкости |
|
Газоперерабатывающие комплексы |
Правильный выбор маркировки Ex и температурных характеристик |
|
Резервуарные парки |
Защита от коррозии, влаги и воздействий окружающей среды |
|
Морские платформы |
Стойкость к солевому туману, влажности и механическим воздействиям |
|
Насосные и компрессорные станции |
Надёжность оборудования и достаточная освещённость рабочих зон |
|
Погрузочные эстакады |
Освещение рабочих площадок, лестниц, проходов и технологических узлов |
Не все перечисленные объекты целиком относятся к взрывоопасным зонам. Классификация должна определяться проектной документацией с учётом технологических процессов и вероятности появления опасной среды.
3. Основные требования к взрывозащищённым светильникам
3.1. Соответствие классификации опасной зоны
Для газов и паров применяются зоны 0, 1 и 2, а для горючей пыли — зоны 20, 21 и 22. Светильник должен иметь подходящий уровень защиты и маркировку для конкретной зоны.
При выборе также учитывают группу газа или пыли, температурные ограничения и уровень защиты оборудования (EPL), указанные в проекте и документации изделия.
3.2. Подходящий вид взрывозащиты
В зависимости от конструкции светильника и условий эксплуатации могут применяться разные виды защиты:
Ex d — взрывонепроницаемая оболочка;
Ex e — повышенная безопасность;
Ex t — защита оболочкой от воспламенения горючей пыли.
Эти виды защиты имеют разные требования к конструкции. Допустимость применения определяется сертификатом и маркировкой конкретного оборудования.
3.3. Температурная безопасность
Светильник должен оставаться в пределах допустимых температур при предусмотренных условиях эксплуатации.
Для газовых сред проверяют температурный класс, например T4 или T6, если он применим к маркировке изделия. Для пылевых сред учитывают максимальную температуру поверхности.
Дополнительно проверяют диапазон температуры окружающей среды. Это особенно важно для наружных объектов, жарких технологических помещений и морских платформ.
3.4. Защита от пыли, воды и механических воздействий
Для промышленного применения необходимо оценить степень защиты IP, ударопрочность IK и стойкость материалов к коррозии.
Например, IP66 означает защиту от проникновения пыли и мощных водяных струй. IK10 соответствует испытанию на механический удар энергией 20 Дж.
Однако показатели IP и IK не заменяют требования взрывозащиты: светильник должен отдельно соответствовать условиям опасной зоны.
4. ATEX и IECEx: что нужно знать заказчику
При международных закупках взрывозащищённого освещения необходимо учитывать требования страны назначения и техническую спецификацию проекта.
|
Критерий |
ATEX |
IECEx |
|
Нормативная основа |
Директива ЕС 2014/34/EU |
Международные стандарты IEC и правила схемы IECEx |
|
Основная область применения |
Европейский союз |
Международная схема оценки соответствия |
|
Документация |
Применимые документы оценки соответствия, декларация и маркировка |
Сертификат IECEx и связанные документы |
|
Что проверять |
Категорию оборудования, маркировку Ex и применимость документов |
Номер сертификата, модель, стандарты и статус |
|
Важное ограничение |
Требования ЕС должны быть выполнены в полном объёме |
Местные требования страны установки могут сохраняться |
Наличие сертификата IECEx не означает автоматического выполнения всех требований ATEX. Аналогично ATEX не гарантирует, что оборудование отвечает всем требованиям любого рынка за пределами ЕС.
Перед закупкой следует проверить сертификат в соответствующем официальном реестре и убедиться, что его область действия охватывает предлагаемую модель и исполнение.
5. Как выбрать взрывозащищённый LED-светильник
Шаг 1. Определите опасную зону
Получите сведения о классификации зоны, типе взрывоопасной среды и требованиях проектировщика.
Шаг 2. Проверьте маркировку Ex
Сопоставьте вид защиты, группу газа или пыли, температурные параметры и EPL с условиями объекта.
Шаг 3. Рассчитайте освещение
Определите требуемую освещённость, высоту установки, световой поток, угол светораспределения и количество светильников.
Шаг 4. Проверьте документы
Запросите сертификаты, паспорт, инструкцию, технические характеристики и сведения о допустимых комплектующих.
Шаг 5. Оцените эксплуатационные расходы
Сравните энергопотребление, ожидаемый срок службы, условия обслуживания, стоимость монтажа и доступность запасных частей.
6. Светотехнические характеристики: на что обратить внимание
Взрывозащищённое оборудование должно не только обеспечивать требуемый уровень безопасности, но и создавать подходящие условия для работы персонала.
|
Параметр |
Что учитывать |
|
Световой поток, лм |
Требуемая освещённость и площадь объекта |
|
Световая эффективность, лм/Вт |
Энергопотребление при сопоставимом световом потоке |
|
Цветовая температура, К |
Визуальный комфорт и особенности производственной задачи |
|
Индекс цветопередачи Ra |
Необходимость правильного различения цветов |
|
Оптика |
Высота монтажа, ширина площадки и распределение света |
|
Мощность, Вт |
Совместимость с проектом электроснабжения |
|
Ресурс |
Ожидаемый срок эксплуатации и интервалы обслуживания |
Необходимо учитывать, что значения светового потока и ресурса зависят от конкретной модели и условий эксплуатации. При выборе следует запрашивать подтверждённые данные производителя, а не использовать общие показатели категории оборудования.
7. Материалы корпуса и конструкция
На нефтегазовых объектах оборудование может подвергаться воздействию влаги, солевого тумана, химических веществ, вибрации и механических нагрузок.
При оценке конструкции обратите внимание на следующие характеристики:
материал корпуса и антикоррозионное покрытие;
прочность рассеивателя и защитного стекла;
качество уплотнений;
совместимость кабельных вводов с условиями установки;
способ крепления и возможность безопасного обслуживания;
устойчивость к предусмотренным диапазонам температуры окружающей среды.
Для морских объектов и площадок с агрессивной атмосферой особенно важно проверить коррозионную стойкость. Материал корпуса нельзя выбирать только по внешнему виду: необходимо учитывать техническую документацию и условия сертифицированного исполнения.
8. Экономическая эффективность LED-освещения
Светодиодное освещение может снижать энергопотребление и затраты на обслуживание по сравнению с некоторыми традиционными источниками света. Реальный результат зависит от исходного оборудования, режима работы и светотехнического проекта.
Для оценки совокупной стоимости владения (TCO) учитывают:
Закупочную стоимость светильников.
Количество устройств, необходимое для достижения требуемой освещённости.
Потребляемую мощность и продолжительность работы.
Затраты на монтаж и электротехнические работы.
Расходы на техническое обслуживание и замену компонентов.
Доступность запасных частей и сервисной поддержки.
Сравнивать модели следует при одинаковых требованиях к освещённости, взрывозащите, температурному диапазону и условиям эксплуатации. Более низкая первоначальная цена не всегда означает меньшие расходы за весь срок службы.
9. Чек-лист перед закупкой
Перед оформлением заказа рекомендуется убедиться, что:
определены зона и тип взрывоопасной среды;
подтверждены требования к группе газа или пыли;
выбран подходящий вид взрывозащиты;
проверены ATEX, IECEx или другие необходимые документы;
маркировка соответствует конкретной модели;
проверены температурный класс и диапазон окружающей температуры;
согласованы требуемые IP и IK;
рассчитаны световой поток, оптика и мощность;
подтверждены совместимость кабельных вводов и способ монтажа;
получены технический паспорт и руководство по эксплуатации;
определены требования к обслуживанию и запасным частям.
10. Типичные ошибки при выборе
|
Ошибка |
Как избежать |
|
Выбор только по мощности и цене |
Начинать с требований безопасности и светотехнического расчёта |
|
Предположение, что IP66 означает взрывозащиту |
Проверять маркировку Ex и документы отдельно |
|
Использование сертификата похожей модели |
Сверять точное обозначение и область действия сертификата |
|
Игнорирование температуры окружающей среды |
Проверять допустимый диапазон для конкретного исполнения |
|
Самовольная замена кабельных вводов |
Использовать компоненты, допустимые документацией изделия |
|
Отсутствие плана обслуживания |
Заранее определить порядок осмотров и ремонта |
11. Часто задаваемые вопросы
Где необходимы взрывозащищённые светильники в нефтегазовой отрасли?
Они применяются в тех зонах месторождений, нефтеперерабатывающих заводов, газоперерабатывающих комплексов, резервуарных парков и морских платформ, которые классифицированы как взрывоопасные и требуют соответствующего оборудования.
Какой IP лучше выбрать для наружной установки?
Выбор зависит от дождя, пыли, мойки, риска затопления и других условий. IP66 часто рассматривают для площадок с воздействием мощных водяных струй, но окончательный выбор должен соответствовать проектным требованиям и документации светильника.
Достаточно ли сертификата ATEX для любого нефтегазового проекта?
Нет. Помимо применимых требований ATEX, проект может предусматривать дополнительные стандарты, национальные разрешения и требования заказчика.
Что означает Ex d?
Это обозначение вида взрывозащиты с использованием взрывонепроницаемой оболочки. Конструкция должна соответствовать применимому стандарту и условиям сертификации.
Как определить необходимую мощность LED-светильника?
Мощность выбирают на основе светотехнического расчёта с учётом высоты установки, требуемой освещённости, светового потока, оптики и количества светильников. Одной мощности в ваттах недостаточно для корректного выбора.
Какие документы нужно запросить у производителя?
Как минимум технический паспорт, руководство по эксплуатации, маркировку Ex и применимые сертификаты или документы соответствия. Дополнительно могут потребоваться фотометрические данные, чертежи и информация о комплектующих.
12. Заключение
Взрывозащищённое освещение для нефтегазовой отрасли должно соответствовать одновременно требованиям безопасности, условиям окружающей среды и задачам освещения.
При выборе важно учитывать классификацию опасной зоны, вид защиты, маркировку Ex, документы ATEX или IECEx, температурные параметры, степени IP и IK, материалы корпуса и светотехнические характеристики.
Комплексный подход позволяет подобрать оборудование, соответствующее проекту, сократить эксплуатационные расходы и повысить надёжность освещения на промышленных объектах.
CESP — Explosion Proof Lighting
Компаниям, которым необходимо подобрать взрывозащищённые LED-светильники для нефтегазовых и химических предприятий, рекомендуется подготовить техническую спецификацию с указанием зоны, среды, температуры, требований к освещённости и документации.
Официальный сайт: www.cespex.ru
SEO-настройки для публикации
SEO Title
Взрывозащищённое освещение для нефтегазовой отрасли | CESP
Meta Description
Руководство по выбору взрывозащищённых LED-светильников для нефтегазовой отрасли: ATEX, IECEx, маркировка Ex, IP66, IK10 и температурные параметры.
URL Slug
explosion-proof-lighting-oil-gas-industry
Основные ключевые слова
взрывозащищённое освещение для нефтегазовой отрасли, взрывозащищённые LED-светильники, светильники ATEX, светильники IECEx, освещение нефтеперерабатывающих заводов, светильники для опасных зон, маркировка Ex
ALT изображения

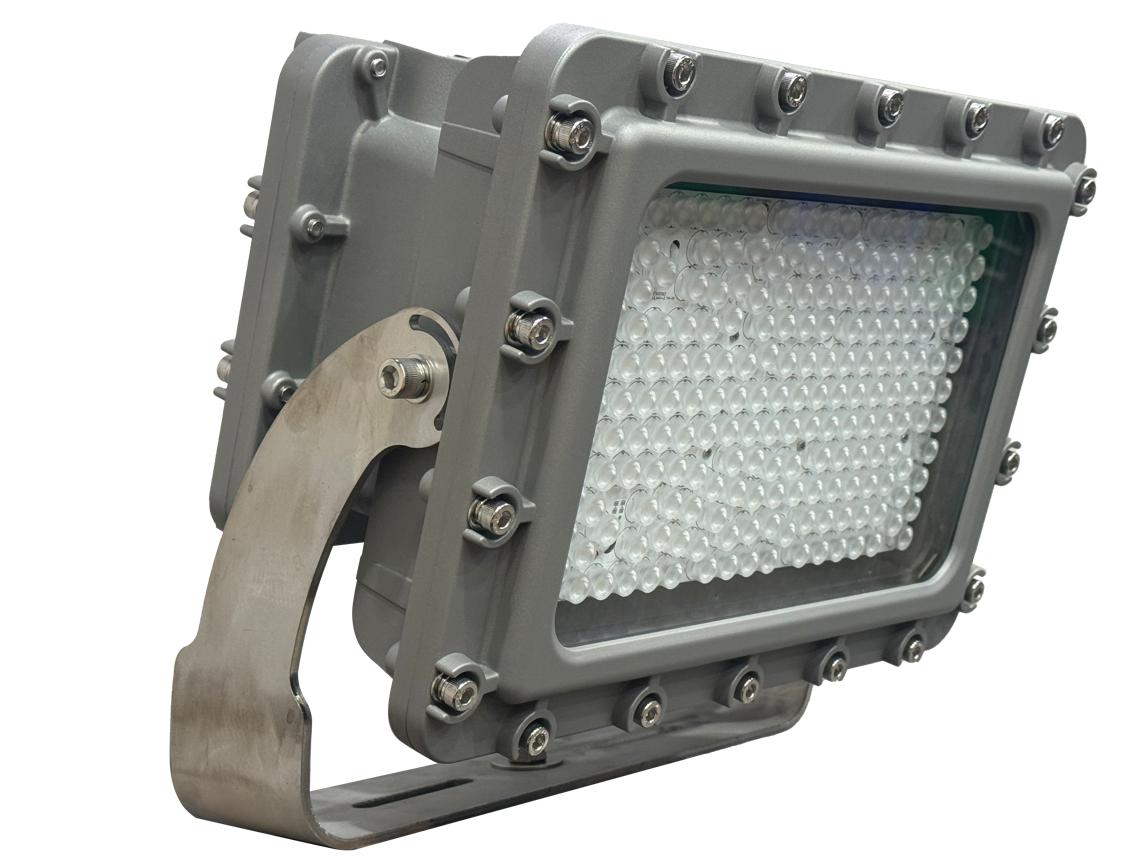

Взрывозащищённый LED-светильник для нефтегазовой отрасли на промышленном объекте
