Что такое Class I Division 1 и Class I Division 2?
В Северной Америке для классификации опасных зон широко используется система Class / Division / Group, основанная на требованиях NEC (National Electrical Code, NFPA 70).
Эта система применяется для определения мест, где могут присутствовать:
горючие газы;
пары легковоспламеняющихся жидкостей;
горючие жидкости;
другие опасные вещества.
Для промышленного освещения это особенно важно, потому что обычные LED-светильники не предназначены для эксплуатации в таких условиях.
Вместо них применяются специальные:
explosion proof LED lights;
hazardous location luminaires;
Class I rated lighting fixtures.
Стандарт UL 844 устанавливает требования к светильникам для использования в опасных классифицированных местах, включая Class I Division 1 и Division 2, а также некоторые зональные классификации. (UL Standards Online)

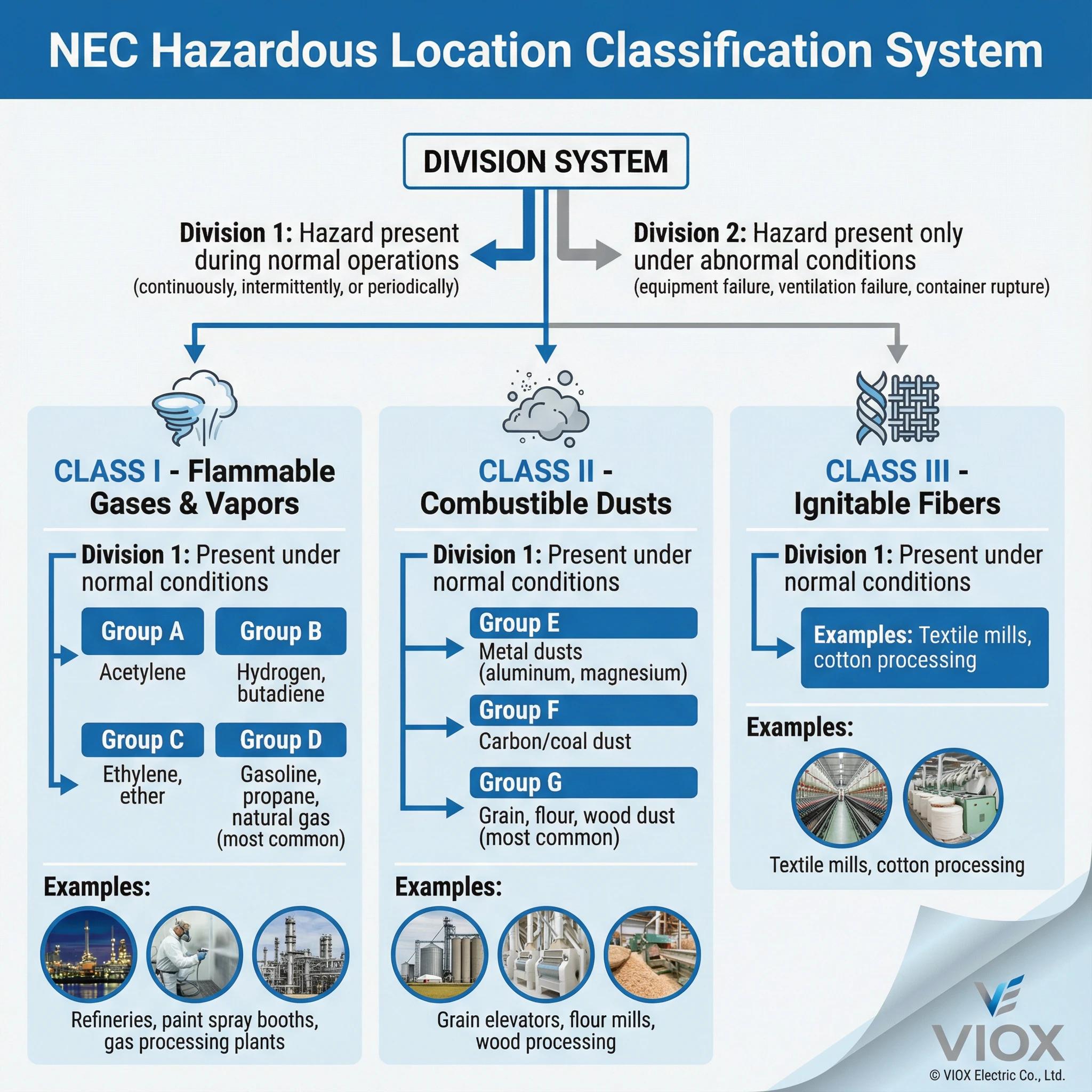

Как работает система Class / Division?
Американская система состоит из трёх основных элементов:
Class
Определяет тип опасного вещества.
Division
Определяет вероятность присутствия опасной атмосферы.
Group
Определяет конкретную группу вещества.
Например:
Class I, Division 1, Group C
означает:
Class I → горючие газы или пары;
Division 1 → опасная атмосфера присутствует регулярно или может возникать при нормальной работе;
Group C → определённая группа газа.
Что означает Class I?
Class I — газы и пары
Class I применяется там, где существует риск присутствия:
горючих газов;
паров легковоспламеняющихся жидкостей;
горючих жидкостей.
Типичные объекты:
нефтеперерабатывающие заводы;
газовые станции;
нефтехранилища;
химические заводы;
топливные терминалы;
покрасочные камеры;
производственные линии с растворителями.
Что такое Division?
Division показывает вероятность появления опасной атмосферы.
Основные категории:
|
Категория |
Значение |
|
Division 1 |
Опасная атмосфера присутствует регулярно |
|
Division 2 |
Опасная атмосфера появляется только при аварийных условиях |
Class I Division 1 (Class I Div 1)
Определение
Class I Division 1 — это зона, где:
горючий газ или пар может присутствовать постоянно;
опасная смесь может возникать регулярно;
оборудование работает рядом с источником выделения газа.
Типичные места Class I Div 1
Нефтегазовая промышленность
буровые установки;
нефтяные платформы;
насосные станции;
резервуарные зоны;
газовые компрессорные.
Химическая промышленность
реакторы;
смесительные установки;
зоны загрузки химикатов.
Другие объекты
топливные станции;
склады растворителей;
лакокрасочные производства.
Требования к светильникам Class I Div 1
Для Class I Division 1 обычно требуются самые строгие уровни защиты.
Оборудование должно учитывать:
возможность постоянного присутствия газа;
риск воспламенения;
температуру поверхности;
электрическую безопасность;
механическую прочность.
Типичные характеристики:
explosion proof enclosure;
flameproof construction;
соответствующая Group маркировка;
температурный класс;
UL или другой признанный сертификат.
Class I Division 2 (Class I Div 2)
Определение
Class I Division 2 — это область, где:
опасный газ обычно отсутствует;
но может появиться при аварии;
утечке;
неисправности оборудования.
Примеры Class I Div 2
наружные зоны вокруг оборудования;
помещения с закрытыми технологическими системами;
зоны возле трубопроводов;
участки хранения топлива.
Требования к Class I Div 2 светильникам
Хотя риск ниже, чем в Division 1, оборудование всё равно должно быть предназначено для hazardous locations.
Обычно учитываются:
защита от воспламенения;
температура поверхности;
материалы корпуса;
электрические компоненты;
условия эксплуатации.
Class I Division 1 vs Class I Division 2
Основное сравнение
|
Параметр |
Class I Div 1 |
Class I Div 2 |
|
Наличие газа |
регулярно возможно |
обычно отсутствует |
|
Уровень риска |
высокий |
ниже |
|
Типичные зоны |
рядом с источником газа |
окружающая область |
|
Требования |
более строгие |
специальные |
|
Применение |
резервуары, производство |
наружные зоны, оборудование |
Разница между Zone 1/Zone 2 и Division 1/Division 2
Многие международные покупатели путают эти системы.
IEC Zone System
Используется:
Европа;
Россия;
Азия;
многие международные проекты.
Примеры:
Zone 0
Zone 1
Zone 2
NEC Division System
Используется:
США;
Канада;
некоторые североамериканские проекты.
Примеры:
Division 1
Division 2
Сравнение Zone 1 и Class I Division 1
Они похожи по концепции, но не являются полностью одинаковыми.
|
IEC |
NEC |
|
Zone 0 |
более строгая зона |
|
Zone 1 |
близко к Division 1 |
|
Zone 2 |
близко к Division 2 |
При выборе оборудования нельзя просто заменить одну систему другой без проверки требований проекта.
Что означают Groups A, B, C, D?
Для Class I используются группы газа.
Group A
Самые строгие требования.
Пример:
ацетилен.
Group B
Высокая опасность воспламенения.
Примеры:
водородные смеси.
Group C
Средний уровень опасности.
Примеры:
некоторые эфиры;
определённые газы.
Group D
Наиболее распространённая группа.
Примеры:
бензиновые пары;
природный газ;
пропан.
Температурный класс в Class I освещении
Кроме Class и Division необходимо учитывать температуру поверхности.
Распространённые классы:
|
Класс |
Максимальная температура |
|
T1 |
450°C |
|
T2 |
300°C |
|
T3 |
200°C |
|
T4 |
135°C |
|
T5 |
100°C |
|
T6 |
85°C |
Чем ниже допустимая температура поверхности, тем более строгие требования.
Как выбрать LED-светильник Class I Div 1?
Перед выбором необходимо определить:
1. Классификацию объекта
Например:
Class I Div 1;
Class I Div 2.
2. Группу газа
Например:
Group B;
Group C;
Group D.
3. Температурный класс
Например:
T4;
T5;
T6.
4. Требуемый тип оборудования
Проверить:
сертификат;
маркировку;
область применения.
5. Условия эксплуатации
Учитывать:
температуру окружающей среды;
влажность;
коррозию;
вибрацию;
высоту установки.
Почему обычный LED-светильник нельзя использовать в Class I зоне?
Обычный LED-светильник может иметь:
открытые электронные компоненты;
нагревающиеся элементы;
потенциальные источники искры.
Даже если он имеет:
IP65;
алюминиевый корпус;
высокую мощность;
он не становится автоматически пригодным для hazardous location.
UL 844 и промышленное освещение
UL 844 является одним из ключевых стандартов для светильников, используемых в опасных классифицированных местах.
Стандарт охватывает светильники для:
Class I Division 1;
Class I Division 2;
Class II;
Class III;
некоторых зональных классификаций. (UL Standards Online)
При закупке для рынка США необходимо проверять:
маркировку;
сертификат;
область применения;
соответствие NEC требованиям.
Применение CESP Class I LED Lighting
Взрывозащищённые LED-светильники CESP могут использоваться в:
Oil & Gas
refinery;
LNG;
offshore platform;
fuel terminal.
Chemical
chemical plant;
solvent production;
pharmaceutical production.
Industrial
hazardous warehouse;
manufacturing facilities;
energy projects.
Типичные ошибки при выборе Class I светильника
Ошибка 1
Покупатель смотрит только на цену.
Цена без соответствия классификации может привести к неправильному выбору.
Ошибка 2
Путают IP и Class rating.
IP защищает от воды и пыли.
Class rating относится к опасным веществам.
Ошибка 3
Используют Division 2 оборудование в Division 1.
Это может не соответствовать требованиям проекта.
Ошибка 4
Не проверяют Group.
Group A и Group D имеют разные требования.
FAQ
Что такое Class I Division 1?
Это опасная зона, где горючие газы или пары могут присутствовать регулярно при нормальной эксплуатации.
Что такое Class I Division 2?
Это зона, где опасная атмосфера появляется только при аварийных условиях.
Можно ли использовать Class I Div 2 светильник в Div 1?
Нет, если сертификат не предусматривает такое применение.
Чем отличается Class I от Class II?
Class I относится к газам и парам, Class II — к горючей пыли.
Что означает Group D?
Group D относится к определённым горючим газам и парам, например некоторым топливным парам.
Нужен ли UL сертификат для США?
Для многих промышленных проектов США требуется оборудование, соответствующее применимым требованиям и признанным стандартам.
Что важнее: Class или IP?
Оба параметра важны, но описывают разные характеристики.
Заключение
Class I Division 1 и Class I Division 2 являются важными категориями классификации опасных зон в Северной Америке.
Главное различие:
Class I Div 1 — опасная атмосфера может присутствовать регулярно.
Class I Div 2 — опасная атмосфера появляется только при неисправностях или аварийных условиях.
При выборе взрывозащищённого LED-светильника необходимо учитывать:
Class;
Division;
Group;
температурный класс;
сертификат;
условия эксплуатации;
требования проекта.
Правильно подобранное оборудование помогает обеспечить безопасную и эффективную работу промышленных объектов.
CESP — решения для опасных зон
CESP производит промышленное LED-освещение для:
нефтегазовых предприятий;
химических заводов;
промышленных объектов;
hazardous locations.
Мы помогаем подобрать оборудование с учётом:
Class;
Division;
Zone;
Ex-требований;
условий эксплуатации.
