Что такое ATEX и IECEx?
При выборе взрывозащищённого оборудования покупатели часто сталкиваются с двумя основными системами сертификации:
ATEX
IECEx
Обе системы связаны с оборудованием, предназначенным для эксплуатации во взрывоопасных атмосферах.
Они используются для подтверждения того, что оборудование:
соответствует требованиям безопасности;
прошло необходимые испытания;
имеет определённую область применения;
может использоваться в опасных зонах при соблюдении условий сертификата.
Для производителей взрывозащищённых LED-светильников понимание различий между ATEX и IECEx является важной частью международных поставок.
Что такое ATEX?
Определение ATEX
ATEX — это европейская система требований для оборудования, предназначенного для использования во взрывоопасных атмосферах.
Название происходит от французского:
ATmosphères EXplosibles
(взрывоопасные атмосферы).
ATEX применяется в странах Европейского союза и основан на двух основных директивах:
2014/34/EU — оборудование и защитные системы для взрывоопасных атмосфер;
1999/92/EC — требования к безопасности рабочих мест.
Что регулирует ATEX 2014/34/EU?
Директива ATEX 2014/34/EU устанавливает требования к:
электрическому оборудованию;
механическому оборудованию;
компонентам;
защитным системам;
оборудованию для опасных зон.
Для производителей это означает необходимость подтверждения:
конструкции;
материалов;
методов защиты;
испытаний;
маркировки.
Что такое IECEx?
Определение IECEx
IECEx — международная система сертификации оборудования для взрывоопасных атмосфер.
IECEx основана на стандартах серии:
IEC 60079
Эта система широко используется:
в международных проектах;
нефтегазовой отрасли;
химической промышленности;
энергетике;
морских объектах.
Основные цели IECEx
IECEx направлена на обеспечение:
единого международного подхода;
признания результатов испытаний;
контроля качества производителей;
прозрачности сертификатов.
ATEX и IECEx: основные различия
|
Параметр |
ATEX |
IECEx |
|
Регион применения |
Европейский союз |
Международная система |
|
Основа |
Директивы ЕС |
Стандарты IEC |
|
Главный документ |
EU Type Examination Certificate |
IECEx Certificate of Conformity |
|
Использование |
Европа |
Международные проекты |
|
Подход |
Законодательные требования |
Международная сертификация |
|
Стандарты |
EN IEC 60079 |
IEC 60079 |
Почему IECEx важен для международного рынка?
Многие международные заказчики требуют именно IECEx для проектов:
нефтегаз;
LNG;
морские платформы;
международные EPC-проекты;
химические заводы.
Причина:
IECEx основан на международных стандартах IEC и широко применяется за пределами Европы.

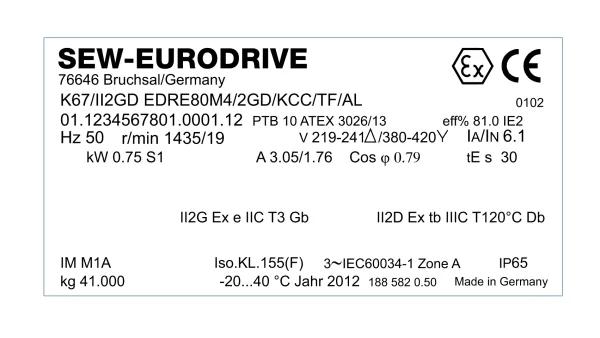

Как читать ATEX маркировку?
Рассмотрим пример:
II 2G Ex db IIC T6 Gb
Это условный пример структуры маркировки.
II
Группа оборудования.
Group II
Используется для наземных промышленных объектов.
2G
Категория оборудования:
2 — высокий уровень защиты;
G — газовая атмосфера.
Ex db
Тип взрывозащиты:
Ex — взрывозащищённое оборудование;
d — взрывонепроницаемая оболочка;
b — уровень защиты.
IIC
Группа газа.
IIC является одной из наиболее строгих групп.
T6
Температурный класс:
Максимальная температура поверхности:
85°C.
Gb
Equipment Protection Level.
Уровень защиты оборудования для газовой зоны.
Как читать IECEx маркировку?
Пример:
Ex db IIC T6 Gb
Структура:
|
Элемент |
Значение |
|
Ex |
взрывозащита |
|
d |
flameproof |
|
b |
уровень защиты |
|
IIC |
группа газа |
|
T6 |
температура |
|
Gb |
EPL |
ATEX категории оборудования
ATEX использует категории оборудования.
Газовые зоны
Category 1G
Для:
Zone 0;
очень высокого уровня защиты.
Category 2G
Для:
Zone 1;
высокого уровня защиты.
Category 3G
Для:
Zone 2.
Пылевые зоны
Category 1D
Для:
Zone 20.
Category 2D
Для:
Zone 21.
Category 3D
Для:
Zone 22.
Связь ATEX категорий и зон
|
ATEX категория |
Зона |
|
1G |
Zone 0 |
|
2G |
Zone 1 |
|
3G |
Zone 2 |
|
1D |
Zone 20 |
|
2D |
Zone 21 |
|
3D |
Zone 22 |
Какие стандарты используются для ATEX и IECEx?
Основные стандарты:
IEC 60079-0
Общие требования к Ex-оборудованию.
IEC 60079-1
Ex d:
Взрывонепроницаемая оболочка.
IEC 60079-7
Ex e:
Повышенная безопасность.
IEC 60079-11
Ex i:
Искробезопасность.
IEC 60079-31
Ex t:
Защита от воспламенения пыли.
Нужен ли ATEX или IECEx для взрывозащищённого LED-светильника?
Это зависит от рынка.
Европа
Обычно требуется:
ATEX.
Международные проекты
Часто требуется:
IECEx.
Россия и страны СНГ
Могут применяться:
IECEx;
национальные требования;
ЕАС / другие системы в зависимости от проекта.
США
Обычно применяются:
UL;
FM;
NEC hazardous location requirements.
ATEX или IECEx: что выбрать производителю?
Для производителя промышленного LED-освещения оптимальная стратегия:
Европейский рынок
Получить:
ATEX сертификат.
Международный рынок
Получить:
IECEx сертификат.
Северная Америка
Рассматривать:
UL;
ETL;
FM.
ATEX и IECEx для LED-светильников
При сертификации взрывозащищённого LED-светильника проверяются:
Корпус
механическая прочность;
устойчивость материалов.
Температура
Проверяется:
температура поверхности;
температурный класс.
Электрические компоненты
Проверяются:
драйвер;
соединения;
защита от перегрева.
Кабельные вводы
Особое внимание:
соответствие Ex;
герметичность;
механическая фиксация.
Почему сертификат важен при покупке?
Некоторые поставщики используют маркетинговые заявления:
explosion proof;
hazardous lighting;
Ex design.
Но это не всегда означает наличие официальной сертификации.
При покупке необходимо проверять:
номер сертификата;
производителя;
модель;
маркировку;
срок действия;
область применения.
Как проверить IECEx сертификат?
Покупатель может проверить:
производителя;
номер сертификата;
модель оборудования;
тип защиты;
стандарты.
IECEx использует публичную систему сертификатов для проверки оборудования.
Как проверить ATEX сертификат?
Необходимо проверить:
номер сертификата;
орган сертификации;
производителя;
категорию оборудования;
маркировку.
Распространённые ошибки покупателей
Ошибка 1
Считать CE равным ATEX.
CE:
общее соответствие требованиям ЕС.
ATEX:
специальные требования для взрывоопасных зон.
Ошибка 2
Считать IP66 взрывозащитой.
IP:
защита корпуса.
Ex:
защита от воспламенения взрывоопасной атмосферы.
Ошибка 3
Покупать оборудование только по маркировке Ex.
Необходимо проверять полный сертификат.
Ошибка 4
Использовать один сертификат для всех моделей.
Сертификат относится к конкретному оборудованию.
ATEX и IECEx в нефтегазовой отрасли
Типичные применения:
нефтеперерабатывающие заводы;
газовые терминалы;
LNG;
буровые платформы;
насосные станции;
резервуарные парки.
В этих проектах обычно требуют:
точную Ex-маркировку;
температурный класс;
группу газа;
EPL;
сертификаты.
ATEX и IECEx в химической промышленности
Химические предприятия часто имеют:
пары растворителей;
горючие газы;
химическую пыль.
Поэтому требуется учитывать:
Zone;
Group;
Temperature class;
Ex protection.
Как выбрать CESP взрывозащищённый светильник?
Перед подбором необходимо предоставить:
Страну проекта.
Требуемый сертификат:
ATEX;
IECEx;
UL;
другой.
Классификацию зоны:
Zone 1;
Zone 2;
Zone 21;
Zone 22.
Среду:
газ;
пыль.
Температуру окружающей среды.
Требуемую мощность.
Способ монтажа.
FAQ
В чём разница между ATEX и IECEx?
ATEX является европейской системой требований, а IECEx — международной системой сертификации на основе стандартов IEC.
Можно ли использовать IECEx оборудование в Европе?
Не автоматически. Для рынка ЕС необходимо соответствие требованиям ATEX.
Можно ли использовать ATEX оборудование за пределами Европы?
Зависит от требований страны и проекта.
Что лучше ATEX или IECEx?
Они предназначены для разных систем соответствия. Выбор зависит от рынка и требований проекта.
Нужен ли сертификат для Ex LED светильника?
Для использования во взрывоопасных зонах требуется оборудование с соответствующим подтверждением соответствия.
Чем Ex отличается от ATEX?
Ex обозначает тип защиты оборудования, а ATEX является системой требований и сертификации.
Заключение
ATEX и IECEx являются двумя наиболее известными системами подтверждения соответствия взрывозащищённого оборудования.
Основная разница:
ATEX → европейские требования.
IECEx → международная система сертификации.
При выборе взрывозащищённого LED-светильника необходимо учитывать не только наличие маркировки Ex, но и:
сертификат;
область применения;
зону;
группу газа или пыли;
температурный класс;
EPL;
требования конкретного проекта.
Правильный выбор сертифицированного оборудования является основой безопасной эксплуатации промышленных объектов.
CESP — производитель взрывозащищённого LED-освещения
CESP предлагает решения для:
нефтегазовой промышленности;
химических предприятий;
промышленных объектов;
опасных зон.
Наши специалисты помогают подобрать:
ATEX решения;
IECEx решения;
промышленное LED-освещение;
индивидуальные проекты.
